Після передачею Україні від Великої Британії сучасних протитанкових комплексів NLAW логічним стала підготовка особового складу Збройних Сил України для користування ними.

Це не стало себе довго чекати і вже за кілька діб після отримання перші армійські підрозділи розпочали їх опанування на базі 184-го Навчального центру Національної академії сухопутних військ.

Спочатку іноземні військові навчали українських інструкторів, а згодом вони розпочали тренування армійських підрозділів.

І от сьогодні вирішили ознайомити читачів Мілітарного з даними комплексами, і так нижче все по-порядку.

NLAW

Комплекс озброєний самокерованою ракетою призначений для ведення ближнього бою та може знищувати ворожу техніку: танки, бронетранспортери (БТР), бойові машини піхоти (БМП), автомобілі. Також ним можна знищувати живу силу противника в укріплення та бліндажах.

Тактико-технічні характеристики:

Вага: 12,4 кг
Довжина: 1,016 м
Калібр:

• 102 мм (кумулятивна бойова частина)
• 150 мм (ракета)

Спосіб ураження:

• пряму влучення (англ. Direct Attack, скор. DA)
• з гори (англ. Overfly Top Attack, скор. OTA)

Швидкість ракети:

• початкова: 40 м/с
• максимальна: 200 м/с

Самонавідний механізм працює за принципом передбачення лінією прицілювання

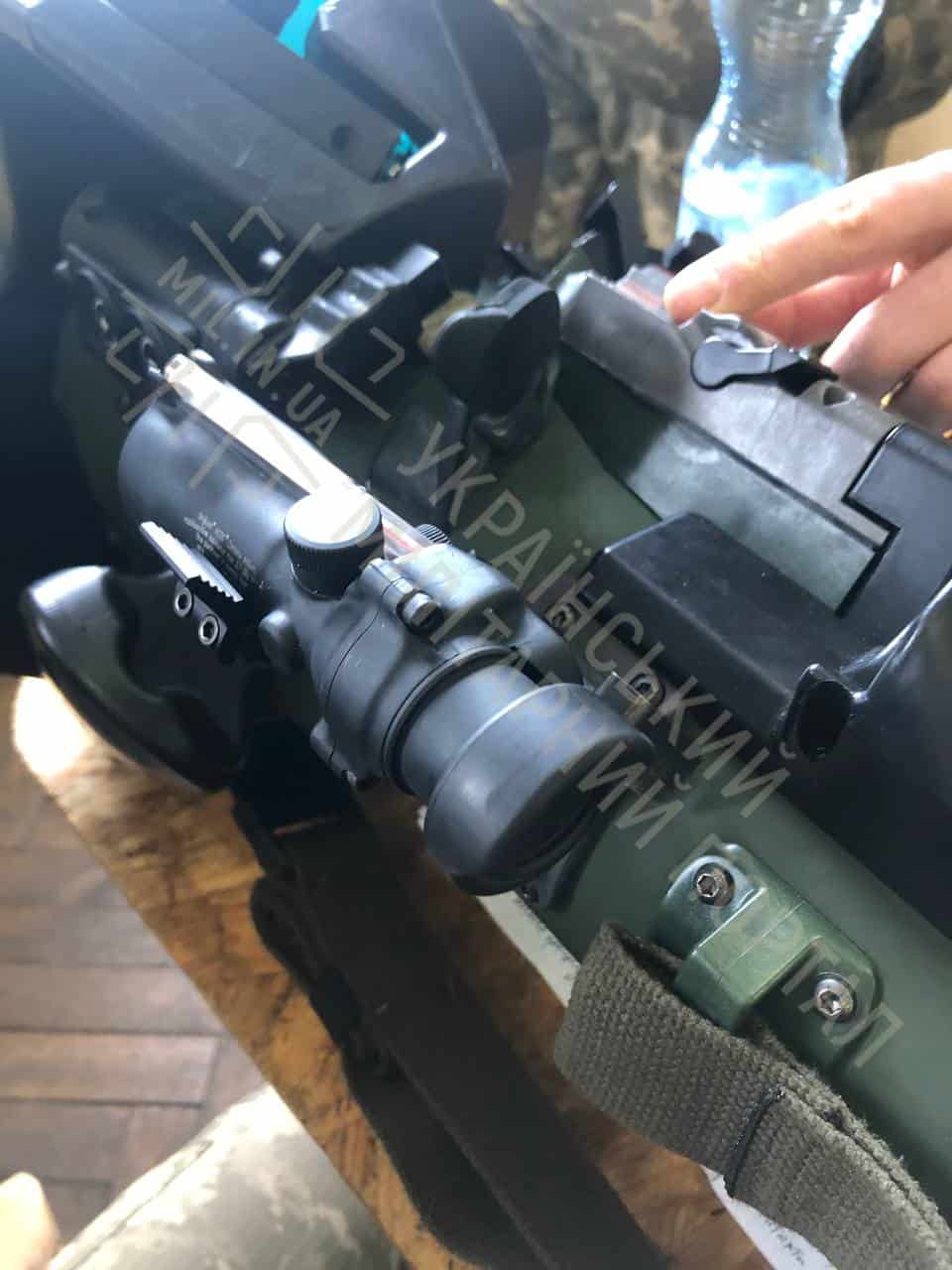

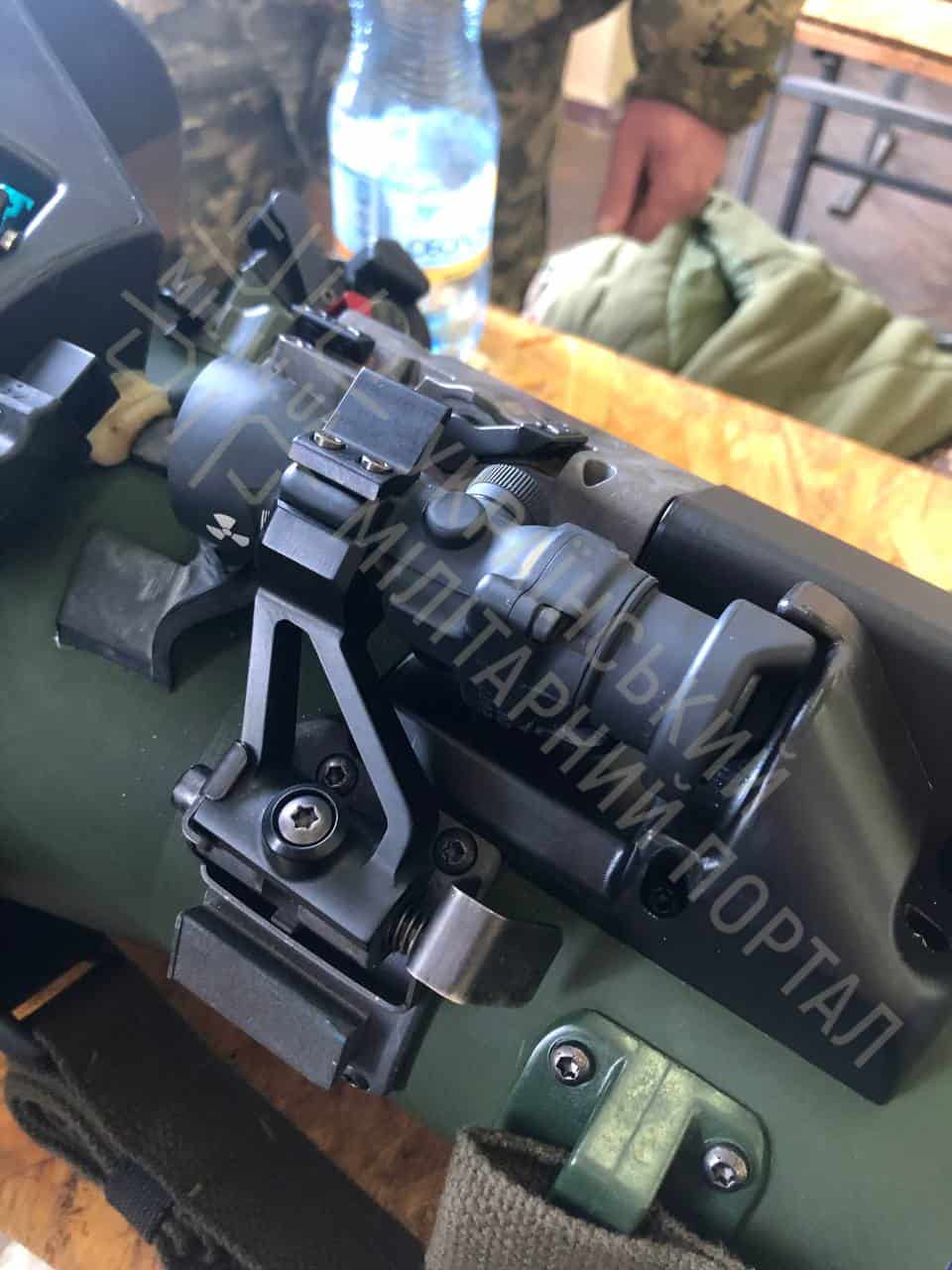

Основний приціл: Trijicon TA41 NLAW з кратністю 2,5х20:

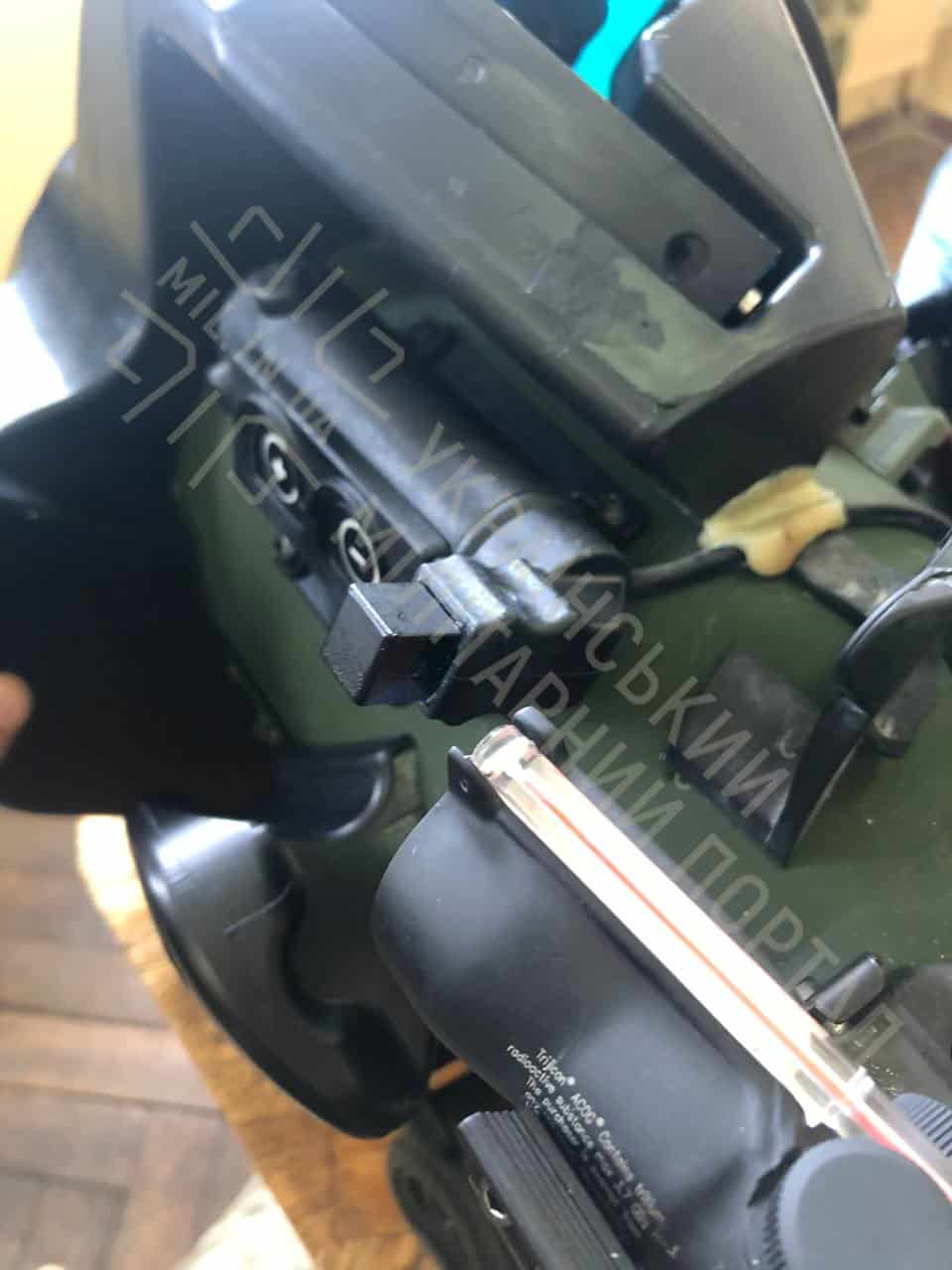

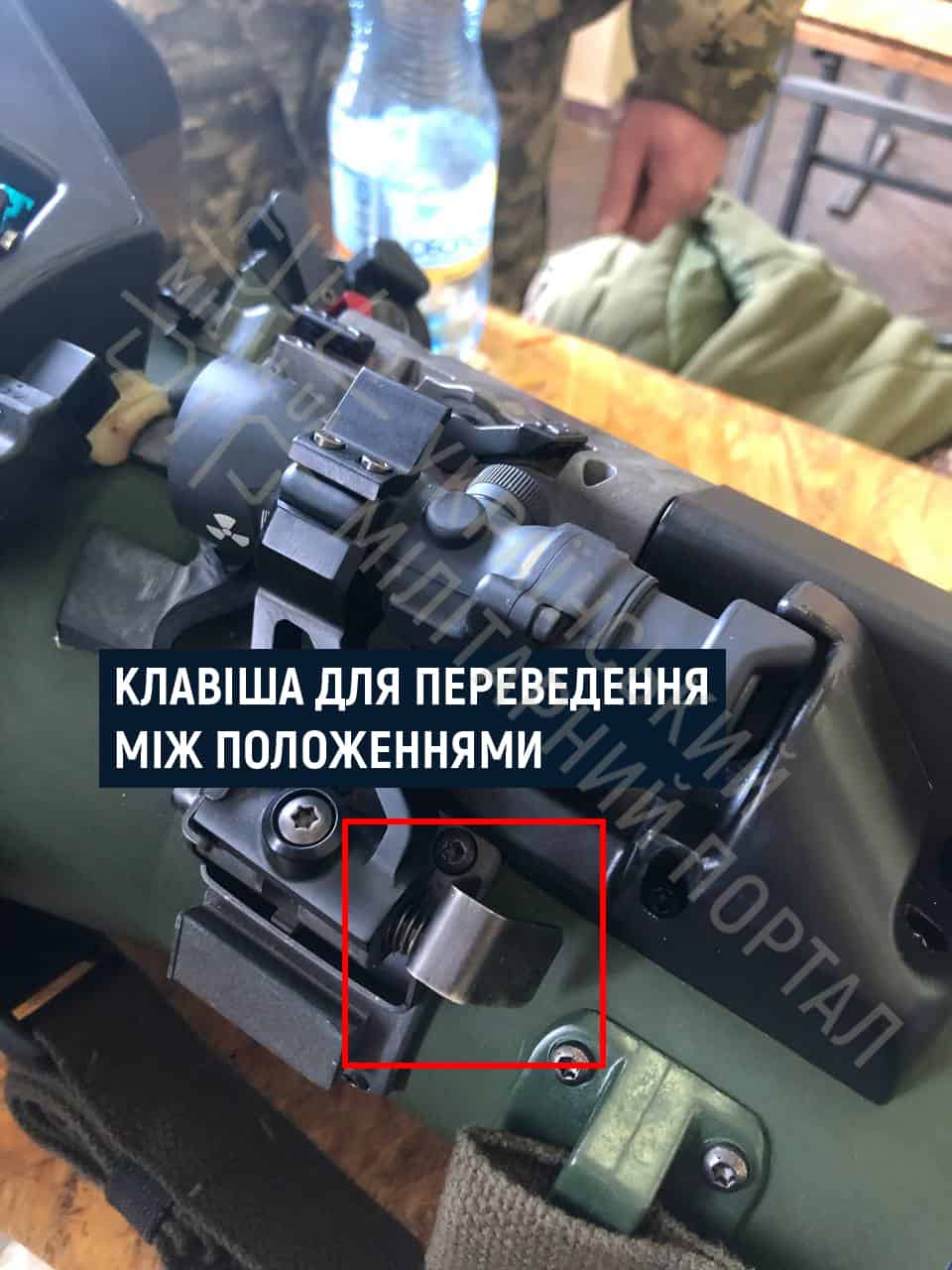

Каліматорний приціл (переводиться без зайвих зусиль вниз, клавішами «+» та «-» регулюється яскравість):

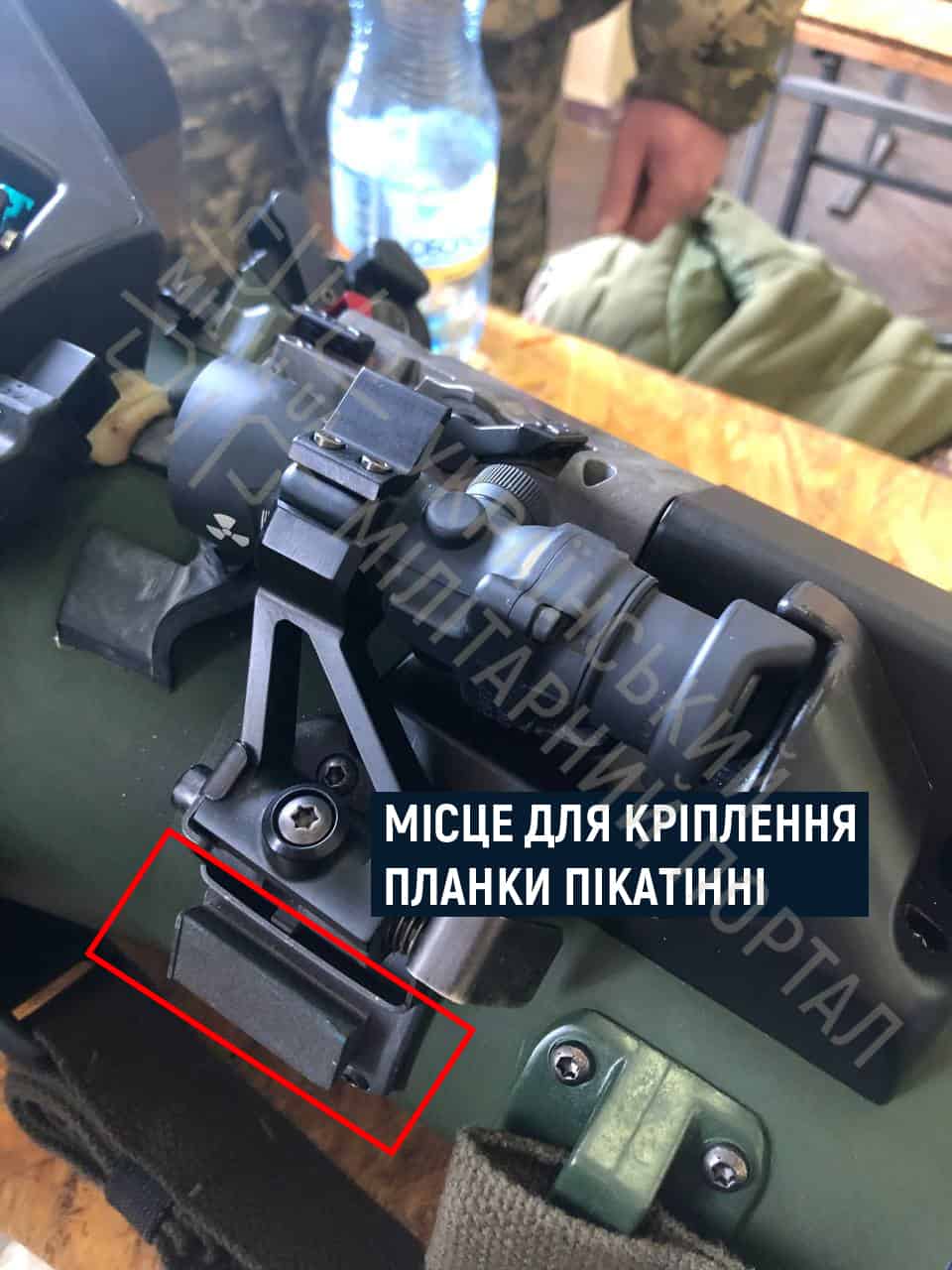

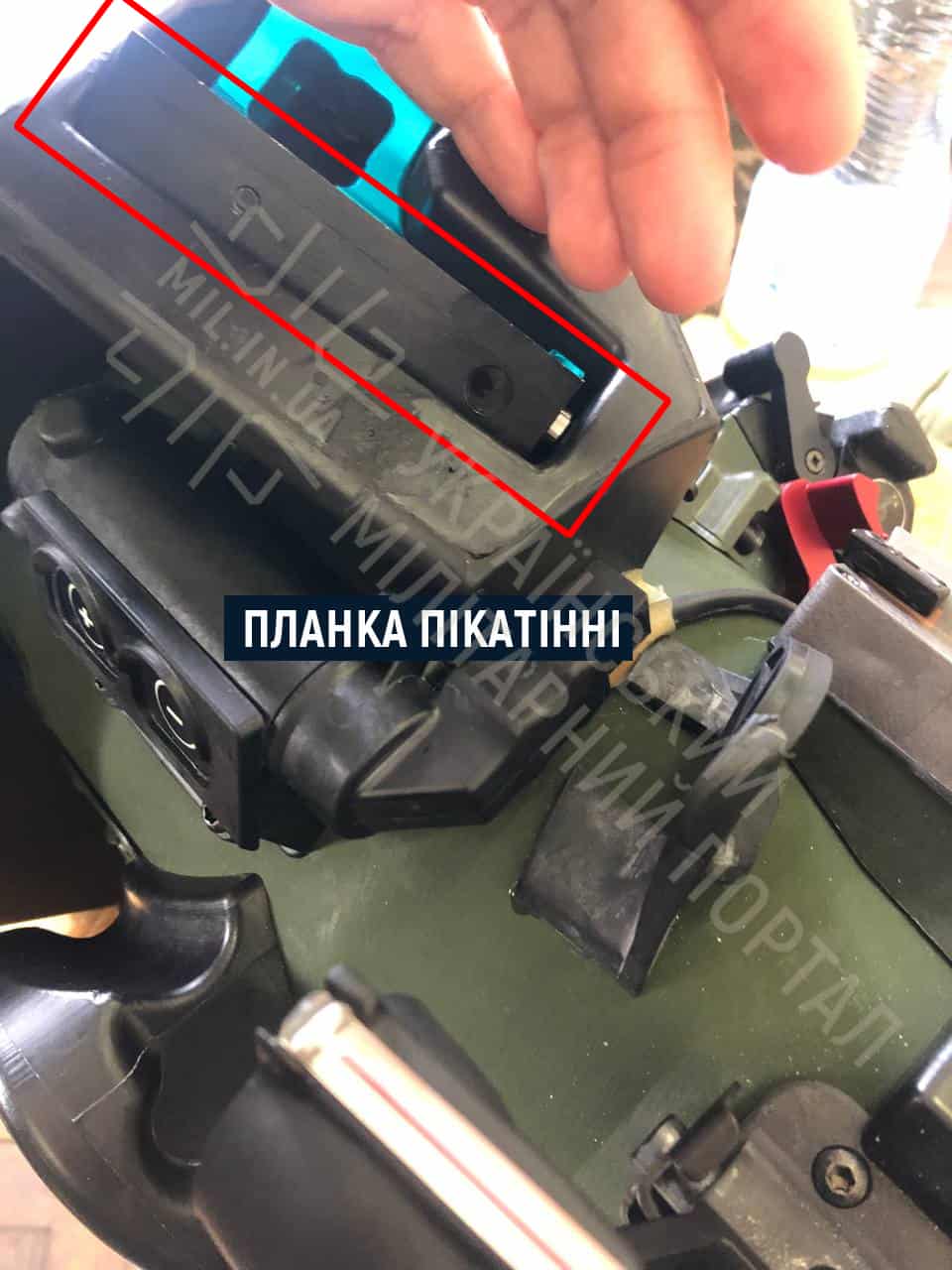

Додатково має кріплення Пікатінні для нічних прицілів, а також приладів спостереження CW та HMNVS:

Дистанція ефективного вогню:

• рухомі цілі (затримка цілі 3-6 с): 20..400 м
• не рухомі цілі: 20..600 м

Має механізм самоліквідації, що спрацьовує після 1300 метрів польоту.

Максимальна дальність польоту ракети: 3500 метрів

Дистанція активації захоплення цілі: 20/100 м (в залежності від перемикача)

Зона небезпеки позаду ракети: 20 метрів.

Дозволяється проводити постріл в приміщеннях, якщо внутрішні габарити будівлі більші за:

• висота: 2 м
• ширина: 2,5 м
• глибина: 4 м

Також мінімальний розмір вікна має складати 1х1 м та дверей 2х1, оператор має знаходитися на відстані у 1,5 метри від вікна.

Діапазон робочих температур: -32°C до +63°C

Загальна будова

Комплекс NLAW складається з транспортно-пускового контейнеру (труби) та ракети. Ракета має дві частини:

• у передні розміщена бойова частина, сенсор та електронні прилади
• позаду розміщенні двигун та вузол управління

Складові частини комплексу NLAW

1. передня накладка
2. права рукоятка або хват
3. перемикач режимів DA/OTA
4. зовнішній елемент живлення (акумулятор)
5. кришка для кабелю (захисна)
6. рукоятка для носіння
7. ремінь для носіння
8. ліва рукоятка або хват
9. запасний приціл (каліматор)
10. кріплення для нічного прицілу (планка Пікатіні)
11. головний приціл (оптика)
12. захист для прицілу (гумова накладка)
13. підставка для стрільби (телескопічного типу)
14. плечовий упор
15. задня накладка

Блок управління

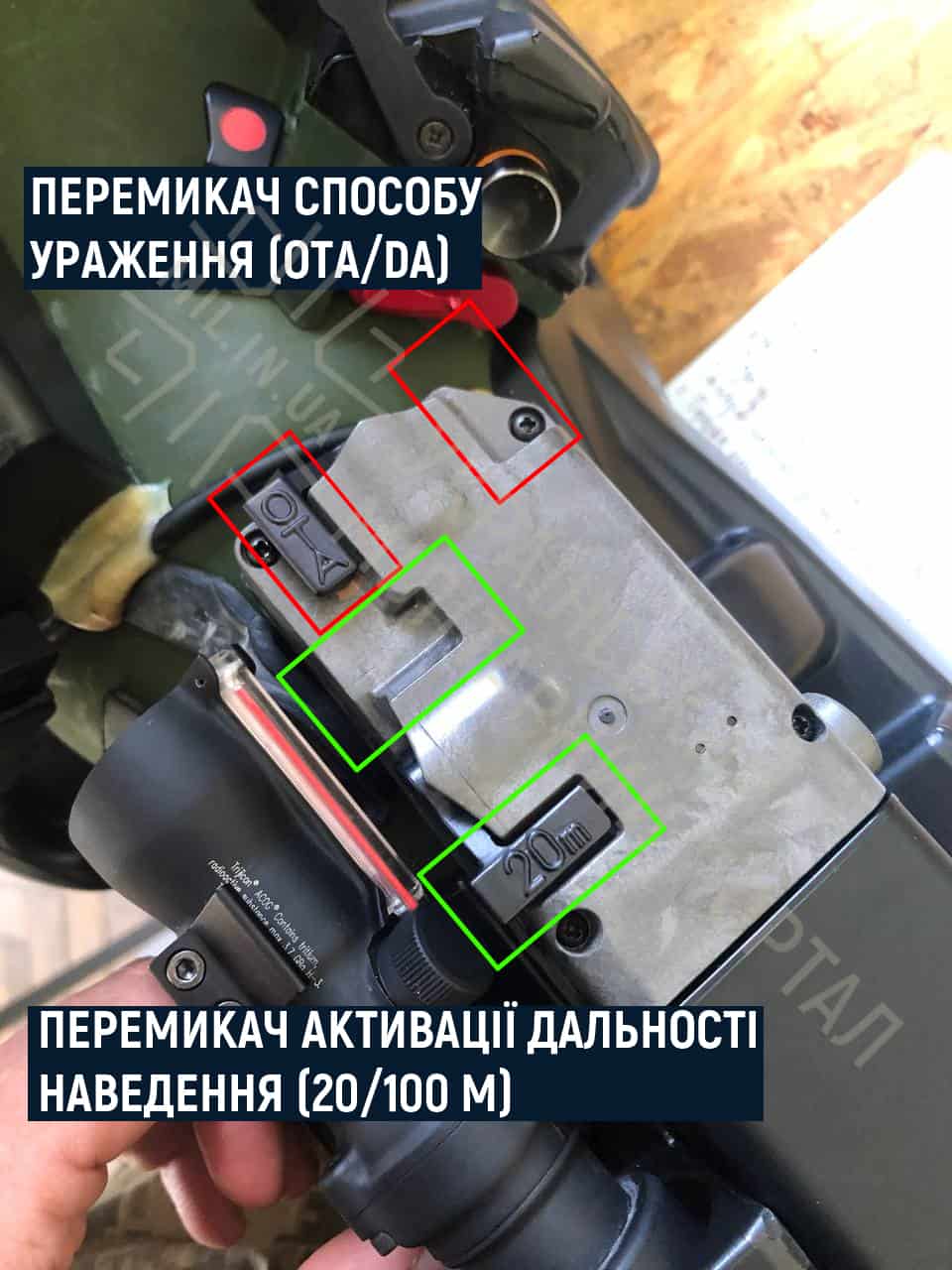

1. перемикач способу ураження OTA/DA
2. перемикач активації дальності наведення (20/100 м)
3. батарея

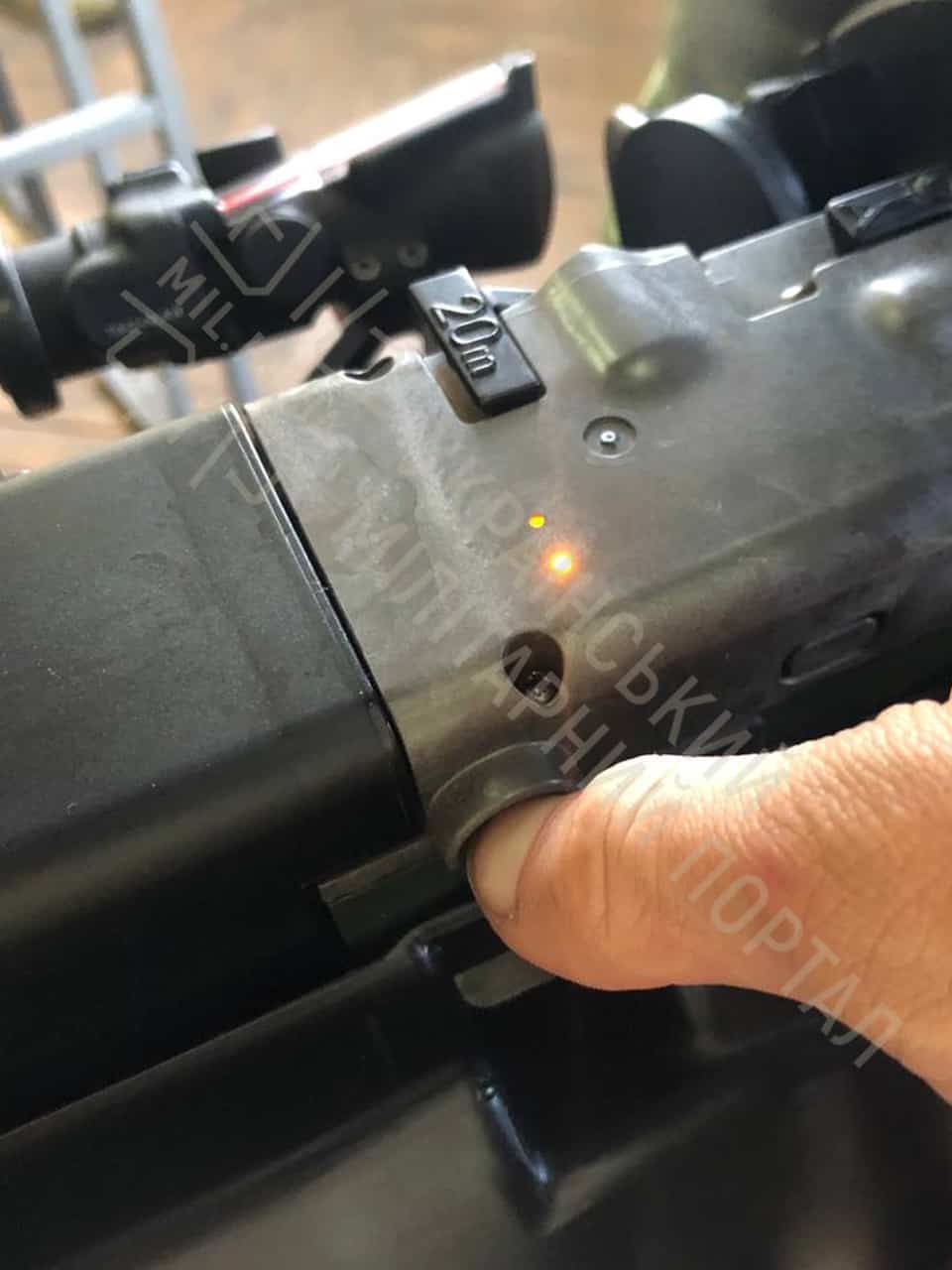

4. перемикач для тесту елементу живлення
5. індикатори для тесту елементу живлення батареї: жовтий/зелений – можна використовувати, червоний – не можна
6. акумуляторна батарея (зовнішній елемент живлення)
7. контакти

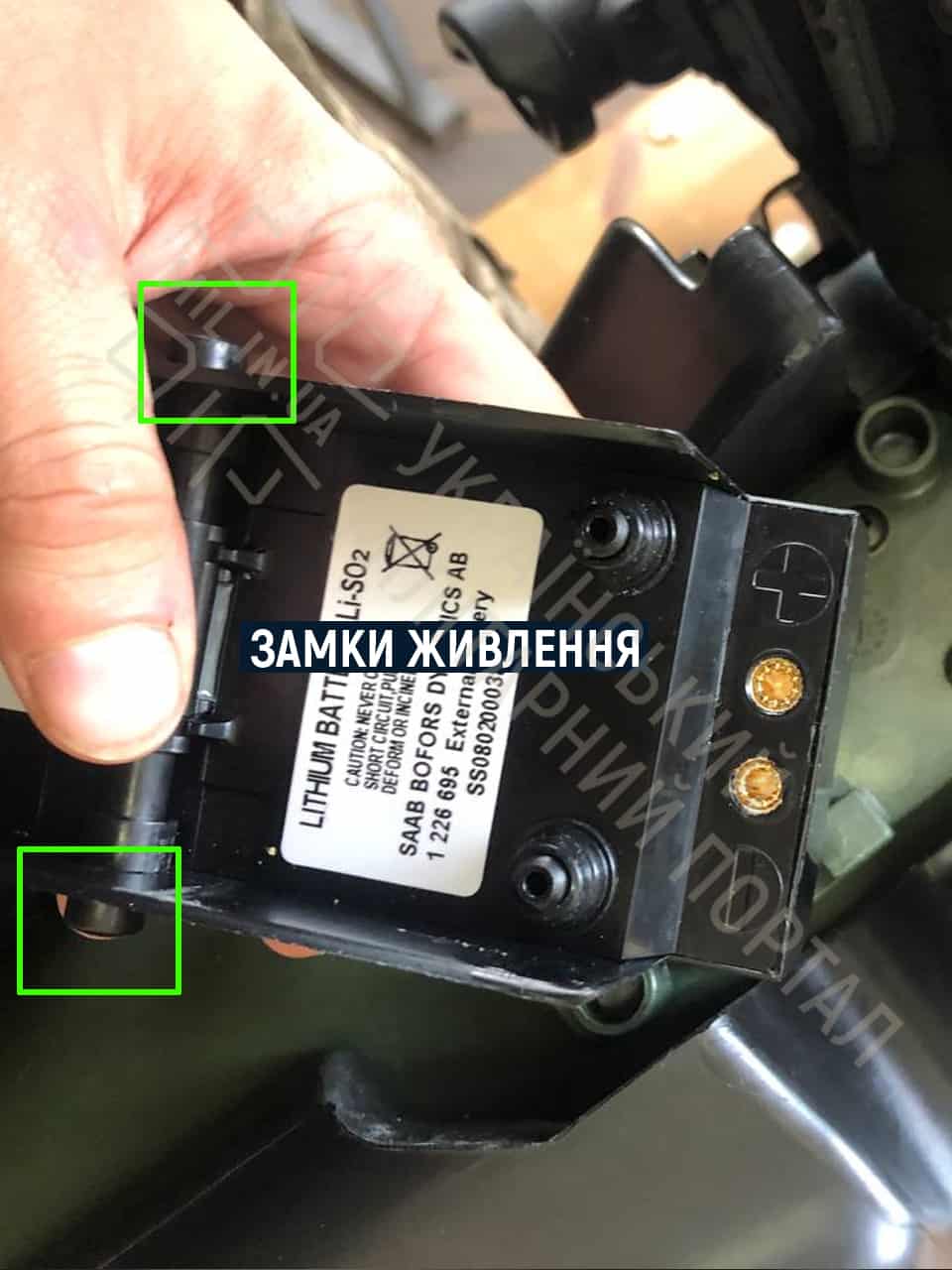

8. замки живлення (2 кнопки збоку)

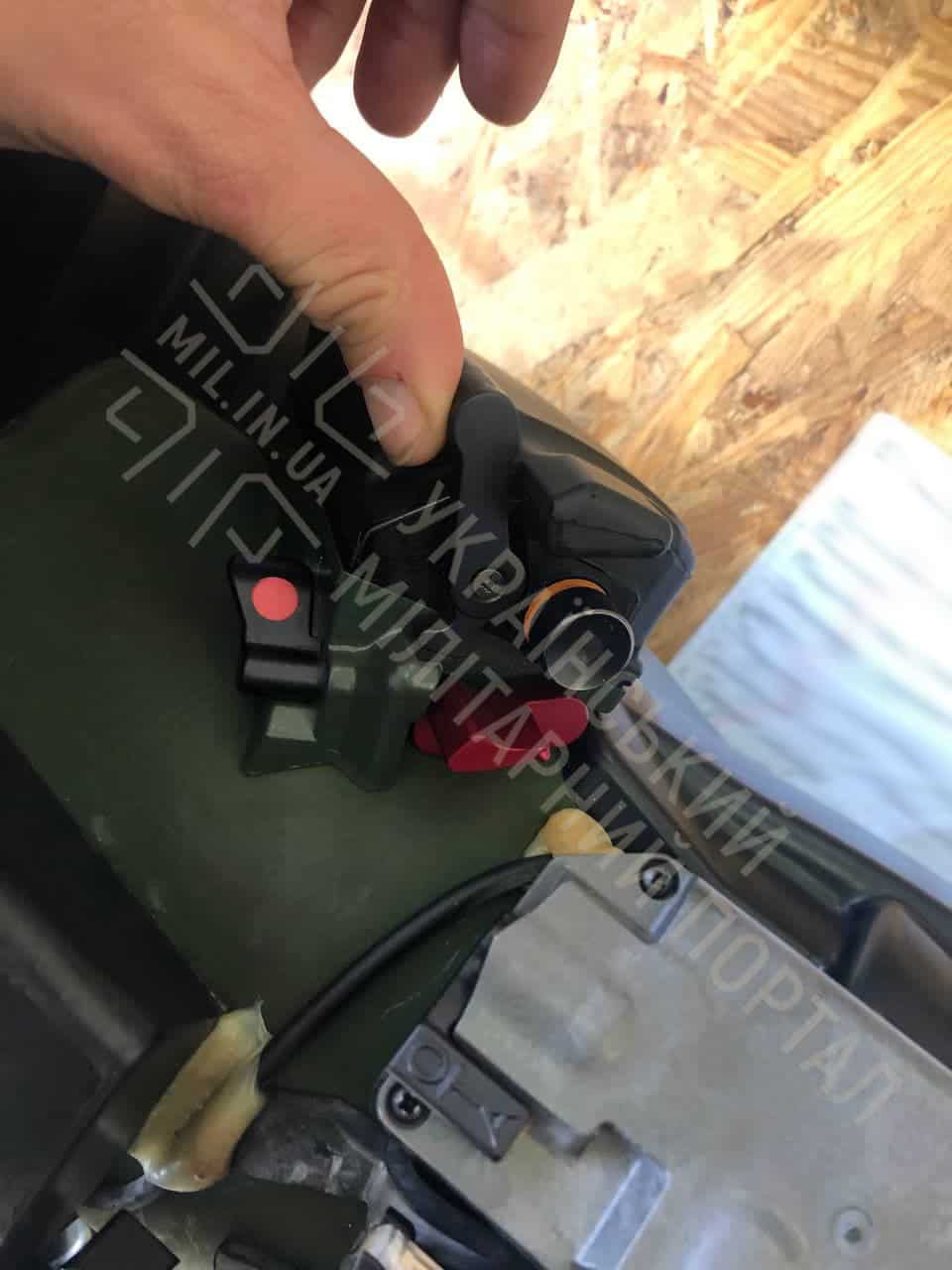

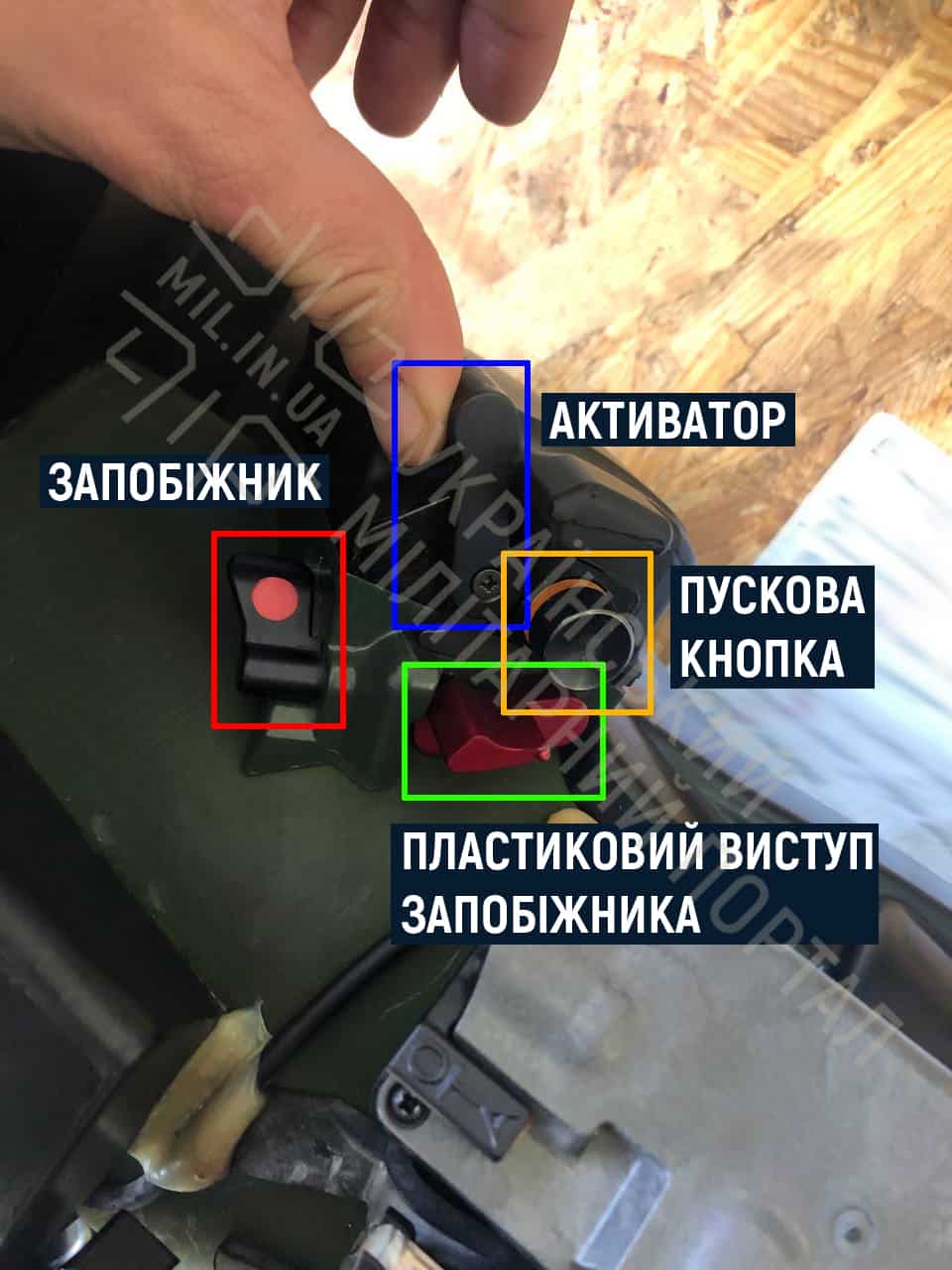

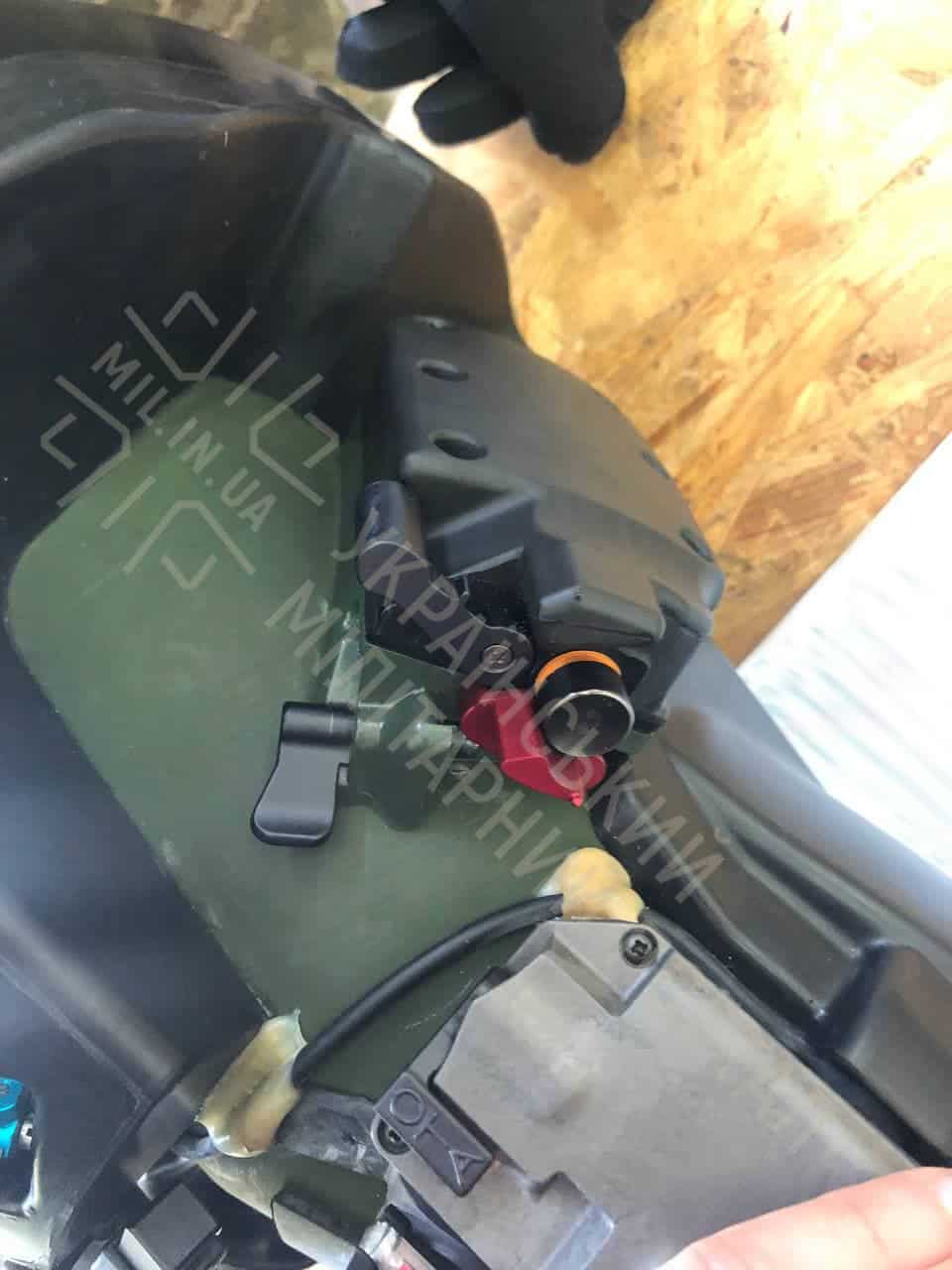

Правий хват

1. транспортний запобіжник
2. запобіжник (чорний з червоним колом)
3. пластиковий виступ запобіжника (червоного кольору)
4. активатор
5. пускова кнопка (з помаранчевим кільцем)

При стрільбі необхідно затиснути активатор на 3-6 секунд, після чого натиснути спускову кнопку на 1 секунду.

Важливо!

При першій осічці запобіжник необхідно перевести у штатне положення та спробувати по-новій. При другій осічці почекати близько 2 хвилин, після чого від’єднати елемент живлення (акумулятор) та спробувати заново.
