Архітектура навігації та алгоритми наведення

Забезпечення високої точності ураження на дистанціях у тисячі кілометрів досягається завдяки інтеграції багаторівневої, дубльованої комбінованої системи навігації. Ця система дозволяє ракеті зберігати орієнтацію у просторі навіть в умовах інтенсивної радіоелектронної протидії та повного придушення супутникових сигналів.

Інерційна навігаційна система (ІНС) є фундаментальним ешелоном навігації, що працює на основі прецизійних лазерних гіроскопів та акселерометрів. ІНС безперервно вимірює прискорення ракети та зміни її кутової швидкості, математично інтегруючи ці дані для обчислення поточних координат.

Головна перевага ІНС полягає в її абсолютній автономності — вона нічого не випромінює і не приймає зовнішніх сигналів, тому її неможливо заглушити засобами РЕБ. Однак система має недолік: з часом у ній накопичується математична похибка, що може сягати 3 метрів за кожну хвилину польоту.

Для компенсації дрейфу інерційної системи ракета використовує модуль супутникової навігації. Для захисту від сучасних засобів радіоелектронної боротьби, які можуть підміняти координати або глушити сигнал, Х-101 оснащується спеціалізованою малогабаритною антеною решіткою «Комета-М» та її подальшими полегшеними модифікаціями.

Завдяки складним алгоритмам просторового діаграмоутворення «Комета-М» здатна математично формувати нулі діаграми спрямованості безпосередньо у напрямку джерел ворожих завад, відфільтровуючи їх і виділяючи корисний сигнал супутника.

Оптико-електронна екстремально-кореляційна система відіграє критичну роль на кінцевій ділянці польоту приблизно за 20 км до цілі. Вона працює за принципом, аналогічним американській технології DSMAC.

У пам’ять бортового комп’ютера закладаються еталонні супутникові портрети місцевості: характерні об’єкти, такі як мости, перехрестя магістралей, вигини річок чи залізничні розв’язки. Під час польоту оптичні сенсори ракети сканують поверхню під собою, а процесор у реальному часі порівнює отримане зображення з еталоном. При виявленні збігу розраховується точне відхилення і видається команда на корекцію курсу.

Попри заявлене кругове імовірне відхилення на рівні 6–10 метрів, практичне застосування в Україні виявило суттєві вразливості системи ОЕКС. Головним недоліком є її залежність від умов освітленості: у нічний час, за умов туману або щільної хмарності алгоритми кореляції різко втрачають ефективність. Саме тому нічні удари часто супроводжуються зниженою точністю.

Крім того, система деградує під час польоту над щільною міською забудовою. Динамічні зміни ландшафту, нові руйнування від попередніх ударів, зміна тіней будівель та геометрична подібність житлових кварталів створюють хаос для алгоритмів розпізнавання.

Російське командування усвідомлює цей недолік, тому удари Х-101 по великих містах часто мають свідомо невибірковий характер, що призводить до руйнування цивільної інфраструктури замість ураження конкретних точкових об’єктів.

Еволюція та глибока модернізація в умовах війни (2022–2026 рр.)

На початку повномасштабного вторгнення базова версія Х-101 продемонструвала певну вразливість перед українською ППО. Завдяки інтеграції сучасних західних комплексів Patriot, NASAMS, IRIS-T, а згодом і багатоцільових винищувачів F-16, рівень успішного перехоплення ракет цього типу сягнув вражаючих 88%.

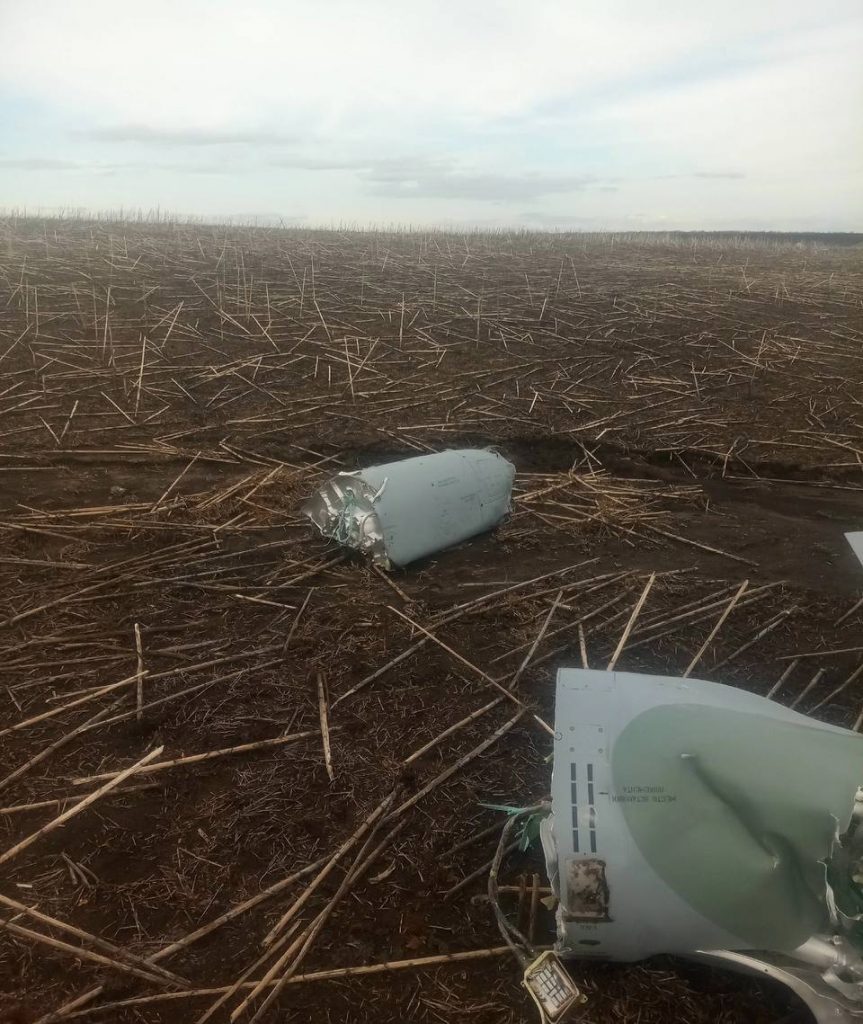

Розуміючи, що переважна більшість ракет збивається на маршових ділянках, російський ВПК ініціював програму безперервної глибокої модернізації. Дослідження уламків фахівцями Міністерства оборони України та експертними інститутами дозволило виокремити чотири ключові хвилі трансформації виробу.

Перший етап (2023–2024) охоплював встановлення тандемної бойової частини замість однієї. Загальну масу вибухівки збільшили з 480 кг до 800 кг за рахунок зменшення паливного бака. Це компенсувало високий рівень перехоплень та максимізувало руйнівну дію ракет, які змогли прорвати ППО.

Базова максимальна дальність у 5500 км була надлишковою для театру воєнних дій в Україні. Навіть при пусках із Волгоградської чи Саратовської областей ракета долала не більше 1500–2000 км до найвіддаленіших західних регіонів. Російські інженери вирішили конвертувати цей надлишок у руйнівну міць. Частину об’єму паливного бака ліквідували, а на звільнене місце встановили додатковий модуль бойової частини масою понад 350 кг.

Модернізація крилатої ракети Х-101. Фото Мілітарний

Внаслідок такого інженерного рішення загальна маса тандемної бойової частини зросла до рекордних 800–960 кг. Дальність польоту при цьому скоротилася орієнтовно до 2250 км. Проте цього достатньо для ураження будь-якого об’єкта в Україні, ще й зі збереженням резерву в 500–700 км для виконання складних маневрів ухилення на маршруті. Додаткова бойова частина містила вражаючі елементи кубічної форми, характерні для зенітних ракет, що забезпечує осколкове ураження живої сили та незахищеного обладнання.

Другий етап (2024) передбачав інтеграцію касетної бойової частини. Використання суббоєприпасів із цирконієвими елементами, гідриду титану та пластізольних вибухових речовин дозволило уражати розосереджені цілі на великих площах і створювати масштабні, стійкі пожежі на енергетичних та нафтових об’єктах.

Усвідомивши, що для виведення з ладу таких масштабних об’єктів, як аеродроми або відкриті розподільчі пристрої електростанцій, моноблочного вибуху недостатньо, конструктори інтегрували в ракету касетну бойову частину. Підрив такої бойової частини розкидає десятки суббоєприпасів на площі до 400 квадратних метрів, створюючи зону суцільного ураження радіусом 10–15 метрів від кожного елемента. Так, після збиття однієї з ракет над Києвом у серпні 2024 року було виявлено 60 нездетонованих небезпечних сріблястих суббоєприпасів.

Ще більшу загрозу становить хімічний склад оновлених боєголовок. В осколково-фугасних зарядах почали використовувати пластізольну вибухову речовину нового покоління, яка за бризантними характеристиками на 30–40% перевершує гексоген.

У касетні елементи інтегрували сталеві кульки із цирконієвим пояском, а також капсули з гідридом титану. Цирконій є пірофорним металом, який самозаймається від тертя з повітрям при температурах 230–390°C. Осідаючи на горючих матеріалах, ці елементи провокують стійкі, масштабні пожежі. Це прямо вказує на цілеспрямоване конструювання зброї для знищення нафтобаз та трансформаторів.

Третій етап (2024–2025) зосереджувався на модернізації блоку ОЕКС із заміною однолінзового об’єктива на багатолінзовий із трьома лінзами та мініатюризації системи «Комета». Це розширило кут огляду оптики для кращого захоплення орієнтирів і покращило стійкість до завад супутникового сигналу.

Четвертий етап (2024–2026) полягав у встановленні активної бортової станції перешкод СП-504 та пасивної системи відстрілу пасток Л-504. Це забезпечило засліплення радарів систем ППО імітаційними завадами та відведення ракет із тепловим і радіолокаційним наведенням.

Заміна однолінзового об’єктива ОЕКС на трилінзовий дозволила збільшити поле зору ракети, підвищивши шанси на успішну ідентифікацію еталонних орієнтирів. Проте найсерйознішим викликом для української ППО стала інтеграція комплексу бортового радіоелектронного захисту СП-504. Цей комплекс має двоконтурну архітектуру. Активний канал РЕБ фіксує опромінення ракети радарами комплексів Patriot, NASAMS або бортовими РЛС винищувачів.

Система миттєво генерує у відповідь активні імітаційні завади за принципом DRFM, створюючи на екранах ППО хибні цілі та змушуючи зенітні ракети атакувати фантоми. Пасивний канал Л-504 спрацьовує, якщо ракета атакована системами з тепловим або інфрачервоним наведенням, автоматично відстрілюючи теплові та дипольні радіолокаційні пастки в момент фіксації реальної загрози. Хоча ці системи не забезпечують стовідсоткового захисту, вони ускладнюють роботу мобільних вогневих груп.

Крім того, оновили радіопоглинаюче покриття корпусу для зменшення дальності виявлення радарами.

Модернізація силової установки

Збільшення маси бойового навантаження до 800 кг змі змінило центрівку та аеродинамічний опір ракети, що вимагало пропорційного посилення рушійної установки. Дослідження фрагментів двигунів ракет, випущених наприкінці 2025 — на початку 2026 року, виявило несподіваний технологічний стрибок: ймовірне використання лопаток турбіни, відлитих за технологією монокристалу.

У традиційній металургії деталі формуються з мільйонів окремих кристалічних зерен. При екстремальних температурах і відцентрових навантаженнях всередині реактивного двигуна межі між цими зернами стають зонами деформації та мікротріщин.

Технологія монокристалу передбачає вирощування лопатки як єдиного кристала без внутрішніх меж. Це дозволяє підвищити робочу температуру газів перед турбіною, збільшити паливну ефективність та термодинамічний ККД двигуна, забезпечивши тягу, достатню для транспортування важкої боєголовки на відновлену дальність, що наближається до 5500 км. Подібними технологіями володіють західні гіганти, тому поява їх у двигунах свідчить про доопрацювання експериментів або обхід санкцій на закупівлю обладнання.

Паралельно з впровадженням монокристалів зафіксовано діаметрально протилежний тренд. У листопаді 2024 року під час масованого удару виявили новітні планери Х-101 із застарілими радянськими двигунами Р-95-300. Цей двигун історично призначався для старих ракет Х-55 та Х-59. Росіяни маркували фюзеляжі спеціальними написами про нештатну комплектацію.

Технічний канібалізм є свідченням наявності серйозного вузького місця в ланцюгах постачання російського ВПК. Темпи виробництва корпусів ракет та боєголовок, ймовірно, перевищують можливості заводів з випуску сучасних двигунів ТРДД-50А. Командування змушене розукомплектовувати старі запаси або списані ракети минулих поколінь, щоб не знижувати щільність ракетних залпів по Україні.

Висновок

Аналіз еволюції стратегічної крилатої ракети Х-101 протягом російсько-української війни ілюструє динаміку адаптації військових технологій під тиском реальних бойових умов. Зброя, яка проєктувалася як інструмент ядерного стримування та точкових ударів, трансформувалася у засіб масованого ураження проти цивільної інфраструктури та енергетики.

Головним каталізатором модернізацій стала висока ефективність української та західної ППО, здатна нівелювати до 88% цих стелс-цілей. Конструктори Х-101 змінили філософію застосування: оскільки більшість ракет не долетить до цілі, кожна ракета, що прорветься, має завдати максимальних руйнувань.

Саме тому ракета втратила частину своєї 5500-кілометрової дальності, обмінявши її на тандемну 800-кілограмову боєголовку, касетні суббоєприпаси та хімічно агресивні пірофорні суміші цирконію.
