Як кліренс визначає поведінку НРК на різному рельєфі?

Коли говорять про прохідність НРК, часто спочатку згадують тип рушія (гусениця чи колеса), тяговий момент або навіть автономність. Хоча насправді одним із ключових факторів є геометрія машини, зокрема кліренс.

Кліренс часто сприймають надто спрощено — як відстань від найнижчої точки корпусу до землі. У реальності його вплив на прохідність значно складніший і залежить від геометрії всієї машини: ширини колії, довжини бази, висоти центра мас та типу рушія. Саме тому однаковий кліренс може давати зовсім різні результати прохідності на різних НРК.

Як визначають кліренс?

Якщо відкрити стандарти, наприклад ISO 612-1978, там усе трохи складніше, ніж звичне «відстань від днища до землі». Ідея проста: інженери не дивляться на випадкові найнижчі точки. Бо якщо рахувати кожен болт чи кронштейн — можна легко «вбити» кліренс на папері, хоча на реальну прохідність це майже не впливає.

Тому вводиться обмежена зона вимірювання — мінімальна відстань від опорної поверхні до нижньої частини транспортного засобу в межах центральної зони між колесами. Приблизно це 80% внутрішньої ширини між ними. Тобто важливий не будь-який виступ знизу, а саме те, чим машина реально «сяде» на перешкоду.

По суті, це спроба відокремити формальну геометрію від реальної прохідності — і отримати те, що інженери називають ефективним кліренсом.

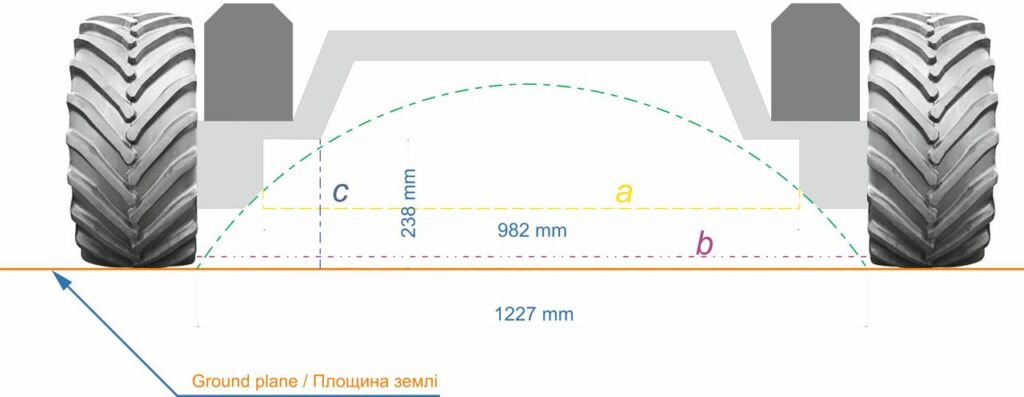

• а –  внутрішня міжколісна відстань 0,8b
• b –  внутрішня міжколісна відстань
• с – дорожний просвіт (кліренс)

Чому в НРК критично важливим є простір між колесами?

Якщо спростити — машина майже ніколи не «чіпляється» підвіскою першою. Коли НРК наїжджає на гребінь, камінь або край колії, в якийсь момент він буквально лягає днищем на перешкоду. І контакт відбувається не десь збоку, а саме по центру. Тому вся історія з кліренсом — це, по суті, про те, що відбувається між колесами.

Якщо там є виступаючий редуктор, батарея чи елемент трансмісії — саме він і стане «найнижчою точкою» в реальному житті. І саме він визначить, чи машина проїде, чи сяде. Для колісних платформ кліренс дійсно критичний — але сам по собі він нічого не гарантує.

Він завжди працює в зв’язці з іншими речами:

• розміром колеса,
• шириною колії,
• довжиною бази,
• і тим, де знаходиться центр мас.

Власне, про ці речі нижче.

За рахунок чого НРК проходить складний рельєф?

Одне з перших, що спадає на думку, коли говорять про прохідність, — це діаметр колеса. І недарма: у геометричній прохідності він відіграє не меншу роль, ніж кліренс. Є просте інженерне правило — колесо здатне долати вертикальні перешкоди висотою приблизно 60–90% свого радіуса.

H ≈ 0,6-0,9R , де

• (H) — висота перешкоди
• (R) — радіус колеса

Якщо корпус НРК знаходиться нижче цієї висоти, він почне чіпляти перешкоду раніше, ніж колесо зможе її подолати (виключення – це виступ коліс за межі кузова по довжині). Тобто великі колеса буквально дозволяють машині «закочуватись» на каміння, колії або уламки, через які менше колесо вже почне впиратися. Саме тому НРК може мати непоганий кліренс на папері, але все одно не проїде “жодної посадки з камінням” — просто через малий діаметр коліс.

Схожа історія і з довжиною бази. На рівній поверхні довша платформа зазвичай стабільніша, але на пересіченому рельєфі це швидко перетворюється на недолік.

Коли машина переїжджає через гребінь або горб, у певний момент вона може буквально «лягти» днищем між колесами — те, що називають «сісти на пузо».

Для цього навіть є окремий параметр — кут перелому (breakover angle), який показує, наскільки різкий перелом рельєфу машина здатна пройти без контакту днищем.

θ=2arctan(2С/L​) , де

• θ — кут перелому (breakover angle)
• C — кліренс машини
• L — колісна база (відстань між осями коліс)
• arctan⁡ — обернена функція тангенса

З формули видно:

• більший кліренс збільшує кут перелому
• довша база зменшує його

Тому надто довгі платформи можуть гірше проходити пересічений рельєф навіть при достатньому кліренсі.

Кліренс і бокова стійкість

Підняти НРК вище над землею за рахунок збільшення кліренсу — легко. Значно складніше — зробити так, щоб він після цього не захотів прилягти набік.

Проблема в тому, що збільшення кліренсу майже завжди означає і підняття центра мас. А чим вище центр мас — тим менш стабільно машина поводиться на бокових ухилах, нерівностях або під час різких маневрів. Тут усе впирається у просту геометрію: ширину машини та висоту її центра мас.

tan(α)=B/2h ,​ де

• (B) — ширина колії
• (α) – кут бокового перекидання (критичний кут нахилу)
• (h) — висота центра мас

Якщо спростити: ширша машина + нижчий центр мас = більший кут нахилу, який може витримати НРК без перекидання. Саме тому великий кліренс не завжди робить НРК кращим. У певний момент машина виграє в прохідності, але почне програвати в стійкості.

А як щодо кліренсу в гусеничних НРК?

Для гусеничних платформ кліренс теж важливий, але не настільки визначальний, як у колісних системах. Тут усе залежить від комплексу параметрів: довжини та ширини опорної поверхні гусениць, питомого тиску на ґрунт, форми носової частини корпусу й розташування центра мас.

Завдяки великій площі контакту гусениці суттєво знижують тиск на ґрунт, і це дає їм перевагу там, де інші НРК починають «шукати опору» — на болоті, снігу, піску тощо. У таких умовах іноді здається, що гусениці взагалі не цікавляться поняттям «провалитись», і просто продовжують рух далі.

Але є і зворотний бік. У кам’янистій місцевості або на пересіченому рельєфі кліренс знову стає критичним. І тут уже неважливо, наскільки потужні гусениці — якщо корпус зустрічається з перешкодою раніше, ніж ходова її «переварить», машина зупиняється так само впевнено, як і будь-яка інша.

У цьому і полягає ключове обмеження: гусениці вирішують проблему слабкого ґрунту, але не змінюють базову геометрію машини.

Кліренс і тип місцевості

Кліренс у НРК часто сприймають як універсальний показник прохідності, але на практиці його роль сильно залежить від умов роботи та загальної геометрії машини.

На твердих дорогах, таких як асфальт або бетон, великий кліренс майже не дає відчутної переваги. У таких умовах важливішою є стабільність, а зайва висота лише піднімає центр мас і трохи погіршує поведінку машини на поворотах і нерівностях. По суті, машина тут більше бореться з власною геометрією, ніж з рельєфом.

На польових дорогах ситуація інша: колії, ями та нерівності змушують НРК регулярно працювати з перепадами висот. Тут кліренс уже стає практичним параметром — його має вистачати, щоб корпус не починав виконувати роль «зайвого інструмента для обробки ґрунту» між слідами ходової частини.

На м’яких ґрунтах, болоті чи снігу кліренс ще більше втрачає пріоритет. Основну роль починає відігравати питомий тиск на ґрунт. Колісні платформи компенсують це більшим діаметром коліс і ширшими шинами, тоді як гусеничні системи отримують перевагу завдяки великій площі контакту і здатності «розмазувати» масу по поверхні.

Інша ситуація — кам’яниста або сильно пересічена місцевість. Тут рельєф стає жорстким і точковим: каміння, пні та коріння створюють локальні перешкоди, які не цікавить ні потужність, ні тип рушія. У таких умовах кліренс знову стає критичним, і його нестача швидко обмежує прохідність. Саме тому машини для складного рельєфу зазвичай мають кліренс понад 200 мм — щоб не перевіряти міцність корпусу на практиці.

І на заключення

Кліренс сам по собі нічого не вирішує — він завжди працює разом з усією геометрією НРК. І щойно ти щось змінюєш, це тягне за собою ланцюжок побічних ефектів. Додав кліренс — і вже піднімається центр мас. Змінив колію або базу — і машина починає по-іншому «читати» повороти та нерівності.

Менший кліренс одразу відчувається на складному рельєфі — НРК частіше зачіпає ґрунт корпусом. Але якщо зробити навпаки і підняти його занадто високо, з’являється інша проблема: машина стає менш стійкою, трохи «хитається» на поворотах і різкіше реагує на нерівності. І тоді питання вже не в прохідності, а в тому, наскільки вона взагалі передбачувано поводиться під час руху.

По суті, все зводиться до балансу. Важливо не те, який параметр «кращий», а як вони разом працюють. Якщо геометрія, ходова і розподіл мас узгоджені — машина їхатиме нормально і на рівній дорозі, і на складному рельєфі. Якщо ні — або починає чіплятися за перешкоди, або стає нестабільною навіть там, де все рівно.
