Коли раптом “лежить” Starlink, це може коштувати навіть життя. І мова навіть не про причини – глобальний збій чи щось інше, мова про надійність зв’язку. В умовах війни дуже часто ми вимушені спиратись саме на супутниковий зв’язок, і саме його стійкість в фокусі нашої уваги сьогодні.
Так, в нас все ще немає чим повсюдно замінити Starlink – виріб Ілона Маска став надзвичайно поширеним в українських реаліях. Але ми вже зараз можемо будувати надійні рішення, користуючись іншими системами супутникового зв’язку. І однією з таких систем є новий супутниковий термінал UASAT GEO 74.
UASAT – новий бренд українського супутникового оператора, компанії STETMAN LLC. Ця компанія вже відома новинами про плани спільного з шведською компанією Requtech виробництва сучасних супутникових терміналів, та навіть планами запуску сузір’я українських супутників зв’язку. І поки всі ці амбітні та потужні задуми реалізуються, UASAT оголосив про свій перший продукт – супутниковий термінал UASAT GEO 74, котрий став доступним для попереднього замовлення на сайті UASAT.
Отже в цій статті ми з вами розберемось що таке супутниковий термінал UASAT GEO 74, чим він може бути корисним, де може і де не може замінити Starlink, що в нього “під капотом” і скільки це коштує.

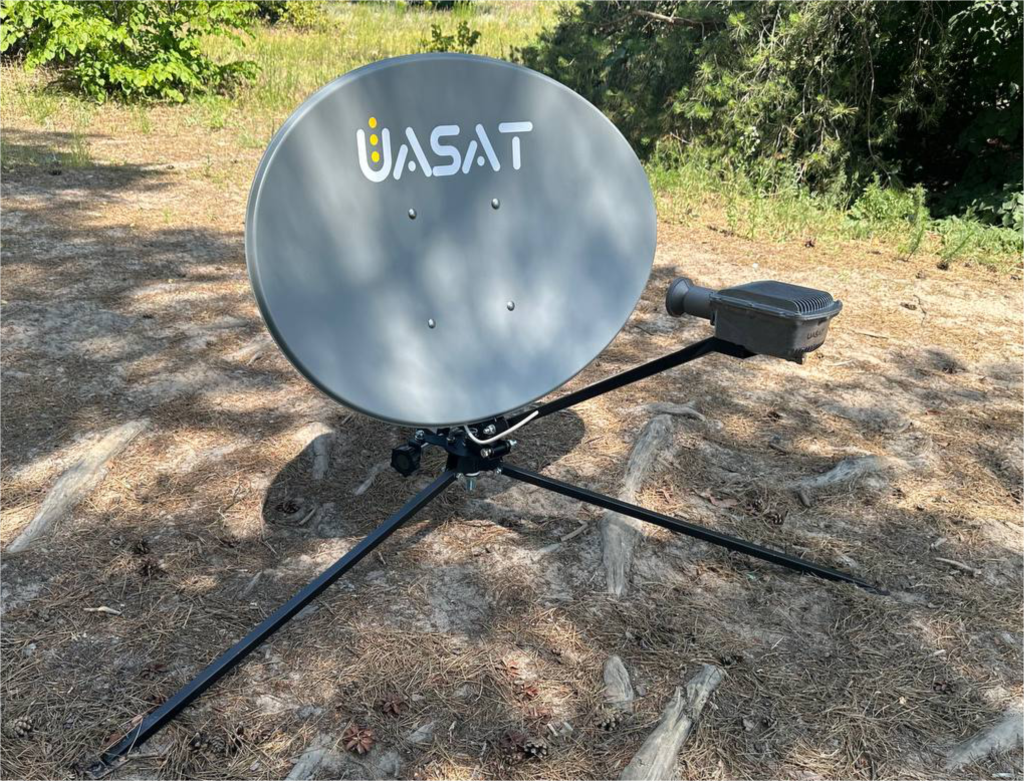

На перший погляд UASAT GEO 74 – це “звичайна тарілка”. Ба більше – багато хто відразу згадає вже багато років відомі інші супутникові термінали від інших брендів, та скаже “Так це ж вже було!”. Але насправді все не так, як виглядає на перший погляд – “під капотом” ну от дуже сучасна “начинка” та повна адаптація під сучасні потреби. Давайте розбиратись детально.
Так, UASAT GEO 74, це VSAT (Very Small Aperture Terminal) – мала супутникова наземна станція. “Тарілка” – це рефлектор, котрий слугує дзеркалом для радіосигналу, для розташованого у фокусній точці трансивера – модуля для прийому та передачі сигналу.
Саме такий дизайн VSAT використовується останні десятки років, поки не прийшла “епоха Starlink” із пласкими терміналами з АФАР (Активна Фазована Антенна Решітка). Щоправда АФАР – не винайшли у SpaceX а попросту змогли організувати масове масштабне виробництво та застосування так, щоб перемогти один з головних недоліків цього складного пристрою – ціну. Доречі сьогодняшні виробники терміналів для OneWeb все ще не можуть продавати такі термінали так дешево як SpaceX – там ціни в десятки тисяч доларів.
Але складність та ціна – не єдині недоліки. До 97% споживаної Starlink енергії перетворюється саме у тепло. Та й пошкодити Starlink в польових умовах ну от дуже просто – чутлива електроніка там попросту всюди. Ремонт доволі складний та затратний. Для використання на полі бою потрібна не передбачена виробником адаптація.
Порівняно із терміналами Starlink, OneWeb чи Amazon Kuiper, хтось сприймає дизайн VSAT “з тарілкою” як архаічний. Але насправді, коли мова йде саме про UASAT GEO 74 – це дуже сучасне, надійне та просте рішення, котре набагато економніше у енергоспоживанні, котре також набагато складніше пошкодити і напрочуд легко застосовувати в багатьох сценаріях. Від аварійного засобу зв’язку до подекуди повноцінної заміни тому ж Starlink. Особливо коли Starlink не працює…
Із самої назви UASAT GEO 74 ми розуміємо що мова йде про супутниковий термінал, що працює з супутником на геостационарній орбіті (GEO). Основою тут служить найновіша платформа Hughes JUPITER 3. Супутники цієї платформи попросту найсучасніші з усіх, а саме один з них і забезпечує зв’язок для UASAT GEO 74.
Комунікація між супутником та терміналом відбувається у Ka-діапазоні – 17.30-20.20 ГГц “вниз”, та 28.35-30.00 ГГц “вверх”. Ka-діапазон трішечки більш чутливий до погодних умов, ніж Ku-діапазон, котрий використовується в Starlink. Але зараз ми всерівно бачимо тенденцію переїзду всіх нових проектів високошвидкісного супутникового зв’язку саме в Ka-діапазон. Сильна сторона Ka-діапазону – доступність широких каналів для швидкісних з’єднань та стійкість зв’язку при геомагнітних збуреннях та інших іоносферних негараздах космічної погоди.
Отже UASAT GEO 74 на просто VSAT, а HS (High-Speed) VSAT – термінал використовує сучасний високошвидкісний зв’язок від найновішого супутника з родини Hughes JUPITER 3, розташованого на геостаціонарній орбіті на 3° східної довготи. Зв’язок між супутником та терміналом забезпечується із використанням найсучасніших технологій – відповідно стандарту DVB-S2X з адаптивним кодуванням та модуляцією (ACM, QPSK, 8PSK, 16APSK, 32APSK, 64APSK та т.п.).
Комплекс антен та енергетика VHTS (Very High-Throughput Satellite) супутника JUPITER 3 – найсучасніша з усіх доступних. Вона забезпечує UASAT GEO 74 якісний стабільний прийом даних із швидкістю до 100 Мб/с (насправді можна й більше, але про це будемо писати окремо згодом) та передачу на швидкості до 30 Мб/с. Але звісно на доступну швидкість прийому та передачі впливає ще обладнпння терміналу та вибір тарифного плану. Мінімальна доступна швидкість передачі – 5 Мб/с, а прийому – 50 Мб/с. Стандартні пакети обслуговування UASAT – 5/100 Мб/с відповідно.
Тобто можна сказати, що UASAT GEO 74 забезпечує стандарти передачі та прийому даних, включно шифрування та захисту, фактично такі ж, як і Starlink. Варто відзначити, що і SpaceX при створенні Starlink багато в чому спирався саме на технології компанії Hughes – світового лідера у технологіях супутникового зв’язку.
Зону покриття поверхні цим новим супутником видно на цій картинці. В зону покриття UASAT входить вся територія України із прилеглими територіями. Це дозволяє використовувати UASAT GEO 74 буквально і там, де Starlink не працює фізично.
Так, супутник GEO – це не глобальна мережа з сотен чи тисяч супутників LEO, із малою затримкою та дуже великими швидкостями передачі даних. Але це і геть не та, доволі архаічна технологія Viasat, котру хакери противника поламали напередодні повномасштабного вторгнення.
Hughes JUPITER 3 – найсучасніша платформа з усіх, що наразі доступні на геостаціонарних орбітах. Енергетика, антени, модуляція, шифрування, кіберзахист – все відповідає найсучаснішим стандартам та досвіду. До речі саме супутники JUPITER 3 потрапили у Книгу рекордів Гіннеса як найважчі.
І тут варто відзначити дуже значну перевагу новинки навіть над Starlink – UASAT GEO 74 попросту не вразливий для засобів РЕБ, котрі глушать або спотворюють сигнали ГНСС. Тобто тут попросту немає ніякою залежності від сигналів GPS, Galileo чи ГЛОНАСС, бо терміналу не потрібно новодити промінь та прораховувати космічну геометрію виходячи із свого місцезнаходження.
Ну а щодо вразливості до розрекламованого у західних ЗМІ “космічного РЕБ” противника – фахівці Hughes та їх платформа JUPITER 3 готові прийняти виклик – супутник зайняв своє місце на орбіті зовсім недавно. Це понад вісім тонн найсучаснішої електроніки і мотивована команда крутезних фахівців, що його підтримує. І вони готові до будь яких загроз.
Звісно, не варто недооцінювати противника. Але жодного успішно пригнічення супутникового зв’язку такого рівня поки що жодний “космічний РЕБ” противника у цій війні не продемонстрував…
Термінали UASAT розробляються виходячи насамперед з потреб українського споживача. Це і про вимоги поля бою, і досвід використання Starlink та інших систем супутникового зв’язку. UASAT GEO 74 – це лише перша ревізія в цілій родині терміналів.
На відмінність від інших, традиційних VSAT “тарілок”, UASAT GEO 74 має принципово нову компоновку – мінімум дротів, власне вбудоване автономне безперебійне живлення та можливість модульної комплектації. Тобто ми маємо в комплекті лише:
“Тарілка” із валізкою PAP з’єднані лише одним кабелем із використанням захищених конекторів на них. Така компоновка дозволяє скоротити час розгортання терміналу UASAT GEO 74 до 5 хвилин в більшості сценаріїв використання. В новій редакції терміналу очікується також електронні засоби наведення, для прискореного розгортання. В подальшому очікуються версії із автоматичною доводкою наведення та іншими покращеннями.
UASAT GEO 74 має повністю гнучке живлення. Залежно від сценарію чи потреби, можна використовувати:
Вбудоване безперебійне живлення дозволяє комфортно пережити неочікувані перемикання чи короткі збої живлення.
Вбудований АКБ на 89 Вт (7 А/г) у стандартній комплектації. Може бути опціонально замінений на АКБ подвійної ємності (178 Вт).
При стандартній комплектації споживає UASAT GEO 74 дуже небагато – до 30 Вт. Звісно, при використанні LTE модуля та WiFi споживання може бути дещо більшим.
В типовий комплект терміналу UASAT GEO 74 входить:
Комплектація може бути опціонально доповнена LTE модулем, задіяного у якості аварійного каналу зв’язку з автоматичним перемиканням.
Є також опція заміни на АКБ подвійної ємності (з 89 Вт на 178 Вт). В наступних ревізіях очікуються інші додаткові компоненти та опції.
На момент написання цього огляду ціна на комплект UASAT GEO 74, вказана на сайті UASAT – 106 324 грн. Це орієнтовна ціна саме на описаний вище комплект для польового використання.
Ціна на цивільну комерційну версію UASAT GEO 74R – 48 190 грн. Це спрощена версія, без адаптацій до польового використання ти прискореного розгортання. Тобто замість валізки портативної точки доступу там типовий набір компонентів, подібний іншим комерційним VSAT. Але всі основні параметри зв’язку тут такі ж самі.
UASAT GEO 74R – рішення для цивільного стационарного використання, до котрого вже зараз уважно придивляються підприємства критичної інфраструктури.
Тарифи на плани обслуговування UASAT доступні на ось цій сторінці. На момент написання цього огляду там доступні стандартні та безлімітні річні плани обслуговування, з цінами від 2 904 грн. в місяць.
Варто відзначити, що річний план обслуговування зовсім не означає передплати на весь рік – це по суті просто зобов’язання використовувати свій пакет послуг 12 місяців поспіль. Оплата відбувається лише за вже отримані послуги.
Невдовзі очікується оновлення цін UASAT, із розширенням доступних до вибору пакетів послуг та додаткових платних опцій. Наразі доступні ціни лише планів із швидкістю 5/50 та 5/100 Мб/с.
От наче скільки вже всюди писалось, що Starlink немає чим замінити, але ж… Є те, що дійсно варто підкреслити відразу – це повна невразливість UASAT GEO 74 до засобів РЕБ (GNSS). Вона дозволяє комфортно використовувати цей термінал не лише на полі бою, але і там, де “дружній РЕБ” не дає нормально працювати Starlink, OneWeb та іншим, дуже сучасним, але вразливим до цього аспекту терміналам.
Але розглянемо детальніше всі можливі сценарії з усіх боків.
Так, як і будь який інший супутниковий зв’язок через GEO, це суттєво більша затримка, ніж у Starlink – 400-700 мс проти 20-50 у Starlink. Визначимось де це нас обмежує в екосистемі трафіку даних:
Отже можемо підсумувати, що складнощі використання супутникового зв’язку GEO є лише там, де є залежність від миттєвої реакції однієї із сторон в реальному часі. Насправді це дуже не великий діапазон рішень та потреб, але в нього потрапляє керування FPV дронами, онлайн ігри та т.п.. Решта трафіку військових чи цивільних користувачів “не помітить” такої затримки.
І передача і отримання одночасно декількох відео-стрімів може бути цілком добре реалізована UASAT GEO 74. Принаймні поки потрібна пропускна здатність не перевищить можливості передачі (5/10/20/30 Мб/с відповідно рівню пакету послуг). А от по прийому тут все не гірше ніж в Starlink (стабільні 100 Мб/с чи більше, відповідно рівню пакету послуг).
Враховуючи сучасність та просунутість платформи супутника Hughes JUPITER 3 і добрий рівень організації наземної інфраструктури можна очікувати, що і затримки доставки, і будь які інші проблеми, відомі нам раніше по експлуатації старіших GEO рішень, будуть у випадку UASAT GEO 74 мінімальними.
Нагадаємо, що UASAT GEO 74 – це термінал для стаціонарного використання. Він не підійде там, де потрібен зв’язок під час руху. Але завдяки швидкому розгортанню він може бути корисним не лише на стаціонарних позиціях – при розгортанні за 5 хвилин UASAT GEO 74 може бути корисним і як зв’язок “при зупинці”, при періодичному переміщені.
Можна сказати і інакше – якщо не йде мова про роботу під час руху, не потрібно керувати FPV чи іншими дронами (з мінімальною затримкою сигналу), а вимоги пропускної здатності на передачу не перевищують 5/10/20 Мб/с (залежно від тарифу) – UASAT GEO 74 справиться з рештою усіх завдань.
Варто відзначити що шифрування каналу AES256 підтримується з коробки, і не вимагає додаткових налаштувань. При цьому не існує ніяких обмежень на використання власного тунелювання, включно VPN.
Звісно, що розповісти про UASAT GEO 74 можна було б набагато більше. Але певні технічні параметри ми залишимо “за кадром” – противник також відстежує все, що ми пишемо. Але обов’язково повернемось до терміналів UASAT та їх застосування згодом.
Залишилось лише додати, чому насправді UASAT GEO 74, та інші майбутні термінали UASAT – це важливий крок до стійкості України. Ємність каналів супутника та потужності виробника дозволяють планувати використання значної кількості таких терміналів на довгий час вперед. Тобто вже прямо зараз, якщо раптом ляже Starlink, Україна може отримату ту кількість терміналів, котра потрібна.
Мова про спроможність виробника та оператора достатньо швидко забезпечити наявність багатьох тисяч терміналів, із відповідною технічною підтримкою, офіційними контрактами, оплатою в гривні та потужною україномовною службою підтримки, котра вже будується в UASAT.
За результатами випробувань терміналу в ЗСУ, UASAT GEO 74 довів свою стабільність, надійність та ефективність. Зараз завершується опрацювання наданих по результатам випробувань відгуків. В т.ч. інтеграція рішення, котре суттєво збільшить швидкість розгортання системи.
Я щиро вітаю вітчизняного супутникового оператора UASAT та всю команду виробника – компанії STETMAN LLC, з “першою ластівкою” – UASAT GEO 74. З нетерпінням очікуємо продовження та нових “ластівок”!
А поки SkyLinker готує більш детальний відеоогляд UASAT GEO 74, котрий можна буде пізніше знайти на нашому Youtube каналі.
