Знай свого ворога: модульні пускові установки Б8В10-УВ на російських гелікоптерах

Ще у 2018 році на запорєбрікових виставках почали демонструвати нову гелікоптерну пускову установку для 80-мм ракет родини С-8 — Б8В10-УВ (9-А-5013).

І ось тільки зараз з’явилися підтвердження бойового застосування таких ПУ на гелікоптерах Ка-52.

Нова пускова установка суттєво різниться від звичних Б8В20 — вона має не круглий, а прямокутний переріз.

Крім того, Б8В10-УВ — модульна, з неї можна складати пускові установки різної місткості. От як на цьому фото — 25-зарядний блок.

Основні частини модульної системи — це базовий десятизарядний модуль Б8В10 (в центрі); додатковий десятизарядний модуль K8В10 (праворуч) і додатковий п’ятизарядний модуль K8В5 (ліворуч).

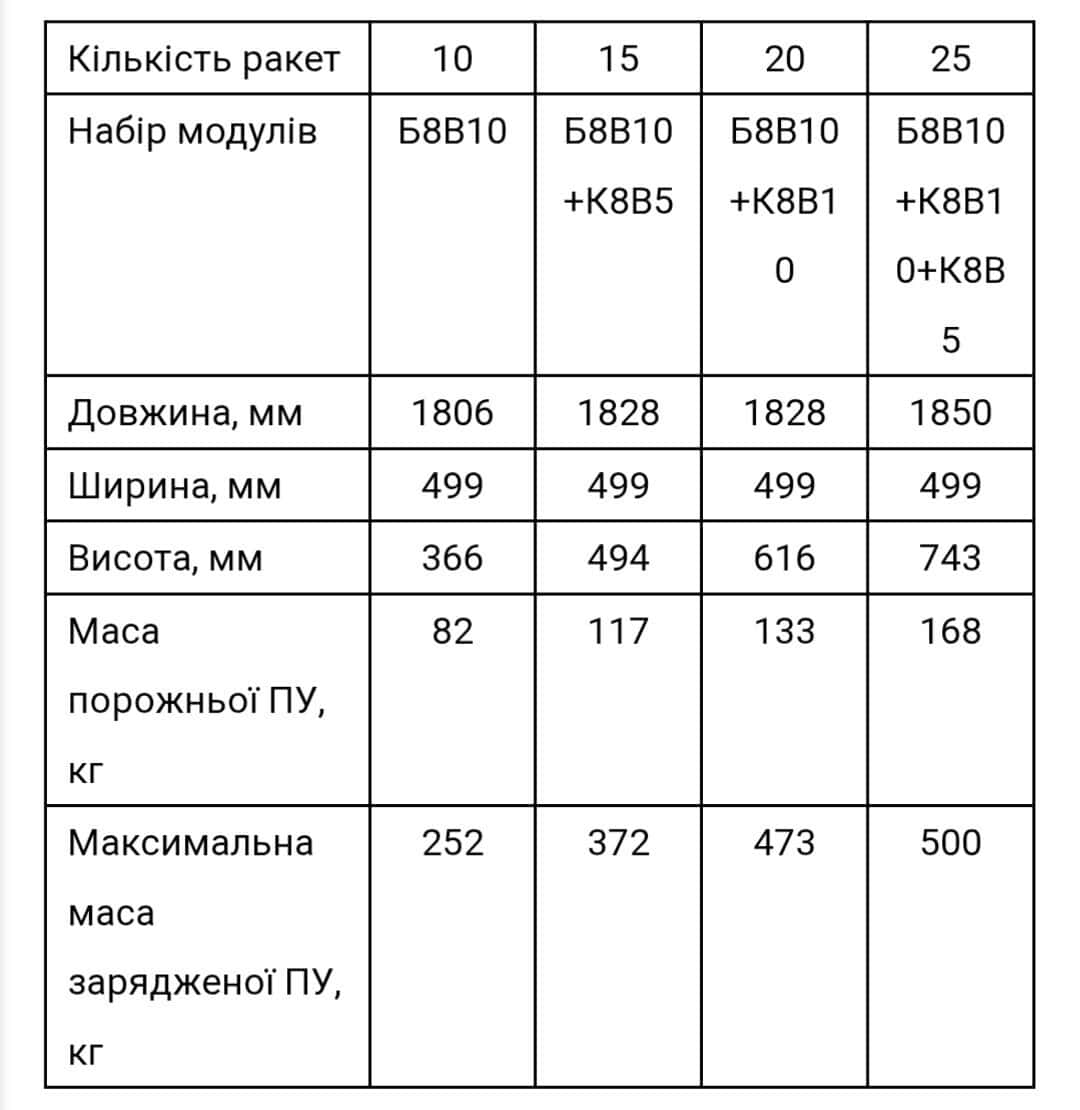

З такого набору можна зібрати пускові установки місткістю від 10 до 25 ракет. Їхні характеристики наведені у таблиці:

Ініціювання пуску ракет у блоці є контактним. Блок живиться від джерела постійної напруги 27 В. Мінімальний інтервал пуску окремих ракет з блока становить 0,1 секунди.

В одному ракетному блоці може бути розміщено та використано до п’яти різних типів керованих або некерованих ракет калібру 80 мм.

Використання блоків можливе в діапазоні температур навколишнього середовища від –60 °C до +60 °C, в умовах пилу, роси, сонячного світла, ожеледі тощо.

За даними розробника, кожна пускова труба модулів розрахована на 100 пусків ракет. Плановий термін технічної експлуатації ракетного блоку становить 15 років.

Модулі системи Б8В10-УВ можуть застосовуватись і на наземних пускових установках.
