Ви збирали усіма друзями гроші, позичили ще трохи у рідної бабусі, на банку закинула навіть колишня, – все, щоб купити класний ПНБ. Але щось пішло не так. Що саме?

Сьогодні спеціалісти із Волонтерська оптична лабораторія, або ж коротко – BOЛ, волонтерська організація, яка ремонтує оптико-електронні прилади з 2015-го року, розкажуть ключові деталі роботи саме із приладами нічного бачення (далі: ПНБ).

Але спочатку важлива ремарка: ПНБ та тепловізор – це не одне і те саме.

Їх важливо розрізняти, адже це два різні прилади, кожен із яких має власні особливості та умови використання. Якщо коротко: тепловізор – бачить тепло, яке випромінює навколишні об’єкти та часто використовується для виявлення об’єктів; ПНБ – збільшує яскравість наявного світла навколо та використовується для спостереження, орієнтування у просторі. Проте варто також розуміти, що денне світло, або ж світло від вибуху може стати смертельним для ПНБ.

Детальніше про це (і не тільки) розповідаємо нижче.

Функціонал, особливості та інші деталі

Усі прилади нічного бачення складаються із наступних елементів:

1. Об’єктив (або ж об‘єктиви);
2. Корпус;
3. ЕОП (електронно-оптичний перетворювач);
4. Батарейний блок;
5. Окуляр (або ж окуляри);
6. Регулятор (опціонально та якщо підтримує ЕОП);
7. Перемикач (який дозволяє увімкнути/вимкнути підсвітку).

Почнімо із найважливішого – ЕОП та FOM.

ЕОП – електронно-оптичний перетворювач, перетворює невидиме оком світло та підсилює видимість зображення. Саме ЕОП і надає нам необхідну “картинку” того, що знаходиться навколо. Це головна частина ПНБ, яка в закупівлі коштує орієнтовно 2000$ (та більше). Саме завдяки їй може кардинально змінюватися якість зображення, а відповідно – і ціна на ваш ПНБ.

FOM – це показник якості ЕОП. FOM є добутком чіткості картинки (resolution) та співвідношення сигналу/шуму (signal to noise ratio). Саме від даного показника і залежить відсутність/наявність зернистості зображення. Тож, не дивно, що вартість та функціонал ПНБ буде варіюватися саме від FOM!

Чимало хто думає, що прилад ПНБ не буде розрізняти картинку, якщо немає жодного джерела світла. Направді це не так. Адже у кожному ПНБ є діод, який надає йому світло. Тож, за це можете не хвилюватися.

За що ви маєте хвилюватися, то це за погоду. Будь-який прилад ПНБ (як і тепловізори) не буде гарно працювати під дощем та снігопадом. Це відбувається через зменшення теплової сигнатури, а також через те, що падіння краплинок води створюють (візуальні) шуми.

Натомість ПНБ бачить крізь скло, на відміну від тепловізорів. Для цього ми використовуємо вбудований інфрачервоний ілюмінатор або тактичний лазерний блок (монтується на зброю); вартість якого може різнитися, проте у середньому близько 2 тис. доларів.

Інша важлива особливість ПНБ: зелений та білий фосфор. Тут все досить індивідуально; наприклад, когось від білого “нудить”, проте біле світло є більш природним для людського ока і краще можна роздивитися деталі. Але від білого світла очі втомлюються швидше (орієнтовно за 3 години роботи).

Зелене світло менш природне, проте від нього очі втомлюються орієнтовно за 5 годин. Також прилади із зеленим фосфором часто використовують для спостереження та водіння авто.

У кожного ПНБ має бути (неодмінно!) паспорт, адже саме там прописані усі необхідні параметри вашого приладу. Користувач повинен гарно вчитися та дослідити даний документ, щоб розуміти усі найважливіші моменти. Завжди при купівлі переконайтеся, що він є та гарно дослідити функціонал вашого приладу.

Види ПНБ: кількість окулярів, вартість, і не лише це

ПНБ також можна розділити за кількістю окулярів: монокуляри, бінокуляри, 4-х окулярний прилад для широкого поля зору, або ж прилад комбінованого типу.

Далі більш детально поговоримо на цю тему та найцікавіше — орієнтовні ціни.

Монокуляри:

• Досить пласке поле зору, вузький кут огляду;
• Фокусна відстань буде викривленою (варто звикати до використання ПНБ; наприклад, міняти око під час роботи);
• Орієнтовна вартість: 3000$ – 5000$ (залежить від виробника)

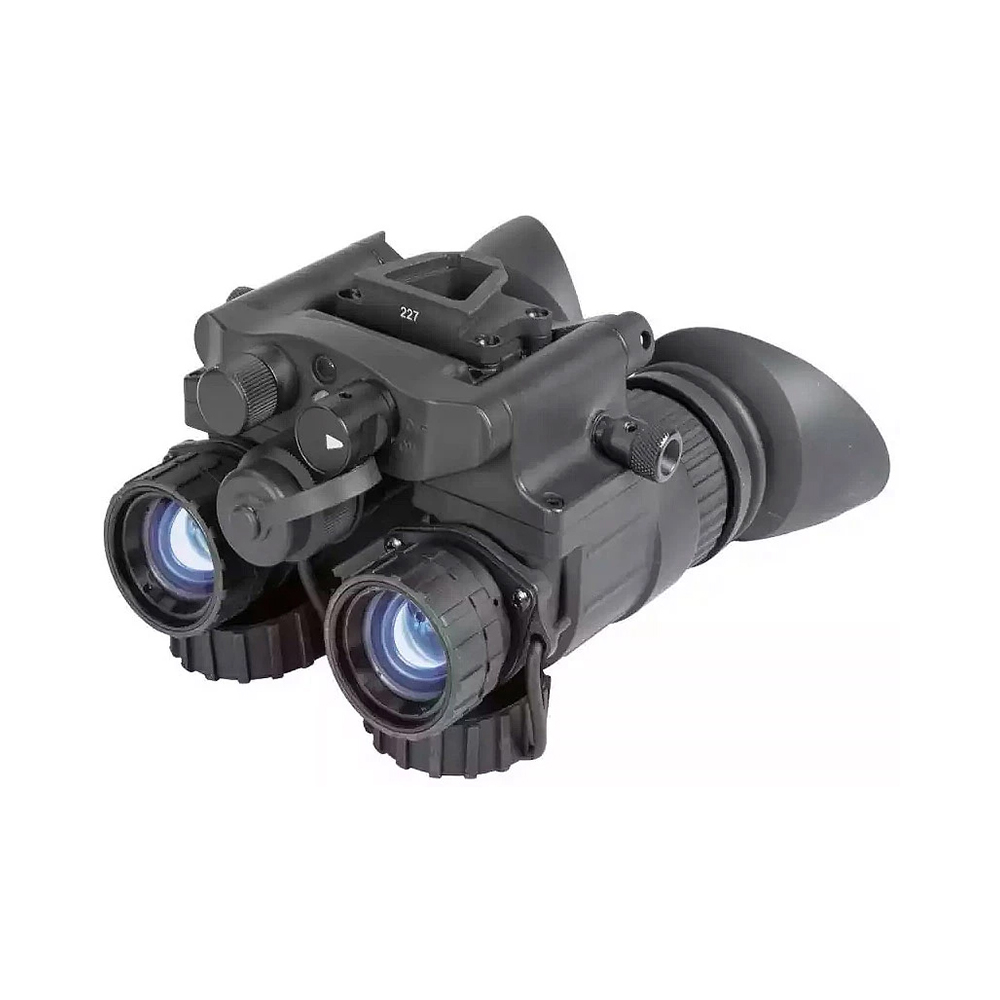

Бінокуляри:

• Допомагає більш чітко розрізняти глибину та відстань до об’єкта;
• Бачимо стерео картинку (поле зору 50%);
• Орієнтовна вартість: від 6000$ (вживаний: 4300$ – 5000$)

Прилади комбінованого типу:

• Можливість бачити через зелений фосфор та термічний прилад;
• Два ока і окремий модуль під локально термічний модуль;
• Орієнтовна вартість: 2800$ – 40 000$

ПНБ панорамного огляду:

• Білий фосфор;
• Поле огляду: 120 градусів;
• Переважно використовується спецпризначенцями;
• Орієнтовна вартість: 28 000$ і більше.

Мала ремарка: у ПНБ можна налаштувати діоптрії; тож, якщо у вас поганий зір можна відкоригувати фокус, не забувайте про це. Також, можна регулювати яскравість (краще 20 – 35%, інакше буде втомлюватись око). Проте є моделі ПНБ, де немає регулювання яскравості. Тож, ще раз наголошуємо – варто уважно дослідити та вивчити ваш пристрій перед користуванням!

Звісно вибір та купівля ПНБ залежить від бюджету. Проте із досвіду наших військових, із якими ВОЛ співпрацює (нагадаємо) починаючи з 2015-го року, одні прилади радше використовуються для спостереження за об’єктом (наприклад, PVS-14). Натомість інші моделі використовуються переважно водіями (наприклад, AGM PVS-7).

Як зламати/зіпсувати ПНБ, або ж як втратити велику суму грошей за 20 секунд

ПНБ (якої б генерації та вартості він не був) річ досить тендітна та зіпсувати її також можна вкрай швидко та просто. Як саме?

• Світимо ліхтариком прямісінько у лінзу та/або дивимось на вибух;
• Вмикаємо вдень та/або не встигаємо його вимкнути та закрити лінзу із настанням світанку;
• Не використовуємо дейкап, кришку об’єктива у яскраво освітленій кімнаті (щоб врятувати ЕОП від раптової смерті);
• Посвітити лазерним прицілом у лінзу, адже ПНБ бояться лазера;
• Не витягаємо елементи живлення (адже, вони можуть “потекти” та зіпсуватися).

Щоб уникнути вище вказаних проблем та не попрощатися із вашим приладом раніше часу, радимо бути обережними та обачними при роботі із ПНБ. ВОЛ розробили памʼятку з використання приладів нічного бачення – ви можете її придбати за довільний донат.
