Стали відомі компоненти нового російського дрона-камікадзе «Клин»

Українські військові показали компоненти електроніки доволі рідкісного російського ударного дрона «Клин» —  «Мілітарний» їх ідентифікував.

Фото оприлюднив фахівець у сфері радіотехнологій Сергій Флеш.

Хто саме збив цей дрон, не повідомляється. Варто зазначити, що «Клин» є доволі рідкісною ціллю: востаннє «Мілітарний» повідомляв про його перехоплення 11 лютого, коли дрон знищили зенітники 118-ї бригади.

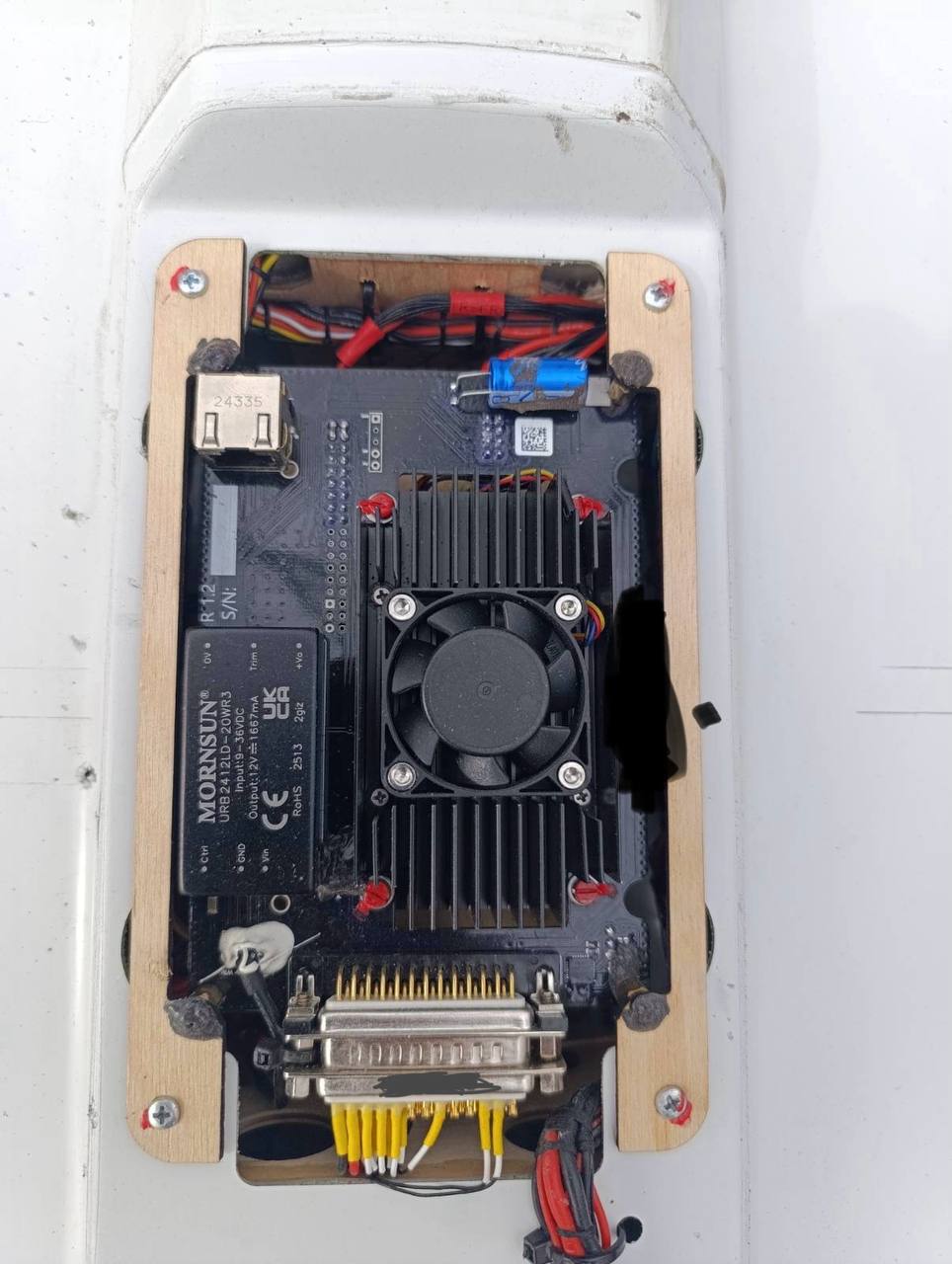

Серед ідентифікованих компонентів — перетворювач живлення URB2412LD-20WR3 потужністю 20 Вт, вироблений китайською компанією MORNSUN. На фото він впаяний у плату, яка, ймовірно, виконує функцію розподілу живлення. Модуль приймає вхідну напругу від 9 до 36 В і видає стабільні 12 В при струмі 1667 мА.

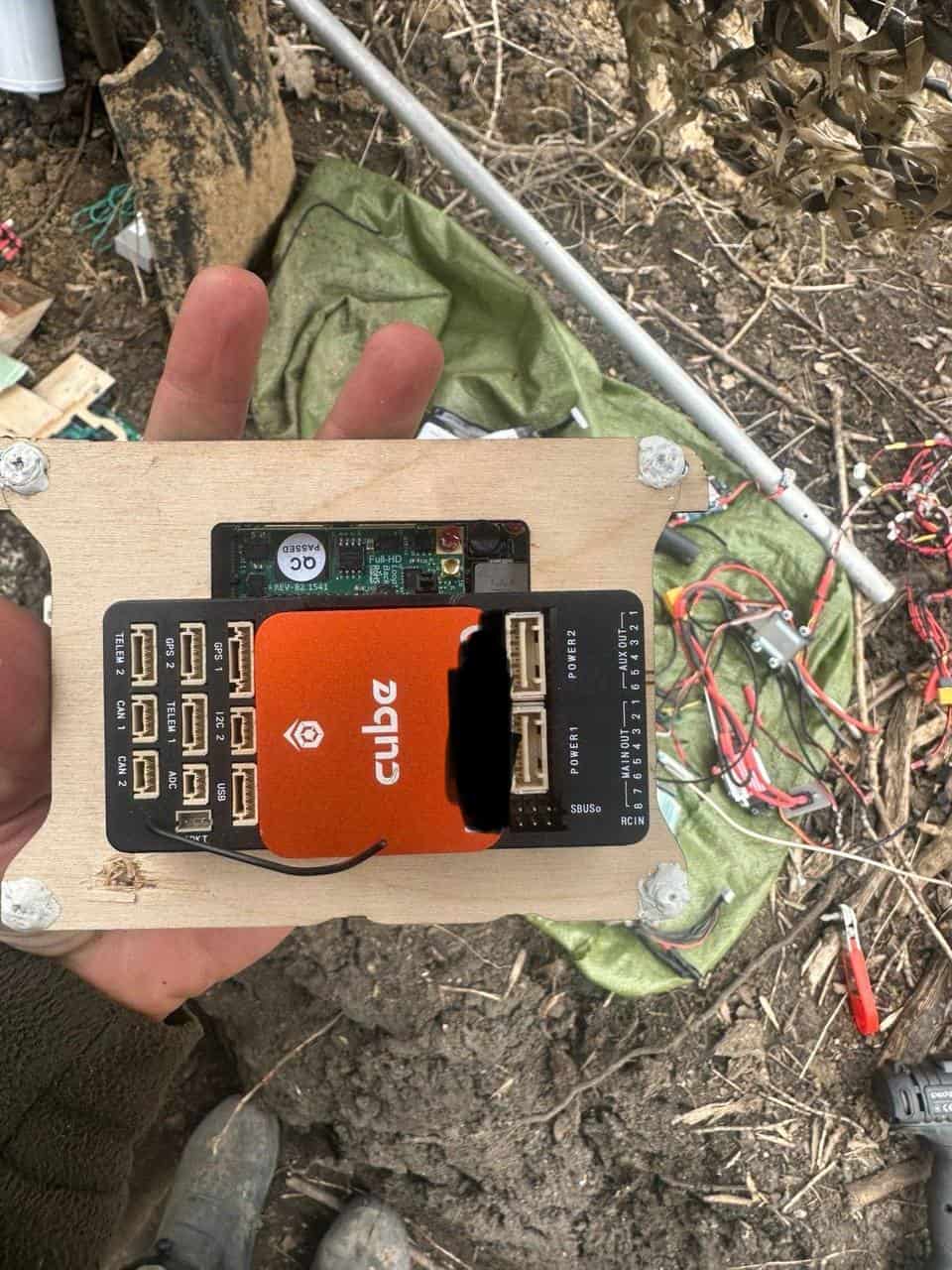

Також серед уламків показано польотний контролер CubePilot Cube Orange австралійської компанії CubePilot. На платі-носії видно стандартні порти TELEM, CAN, I2C та GPS, що дають змогу підключати різноманітну периферію. Помаранчеве маркування вказує на версію з процесором серії H7, яка має високу обчислювальну потужність.

Дрон також оснащений модулем супутникової навігації H-RTK F9P Helical від китайської компанії Holybro.

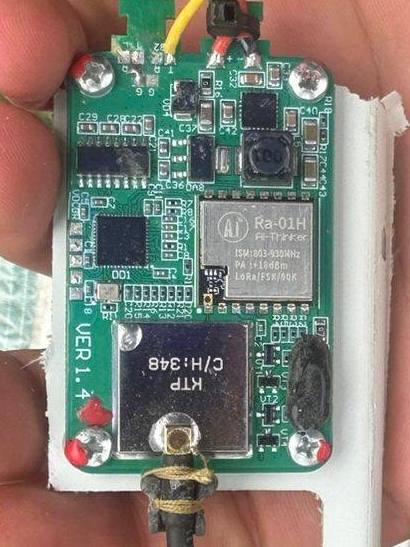

Окрім цього, встановлено модуль радіозв’язку/телеметрії Ra-01H виробництва китайської компанії Ai-Thinker. Він працює у діапазоні ISM 803–930 МГц і може використовуватися для організації далекобійного каналу керування або телеметрії.

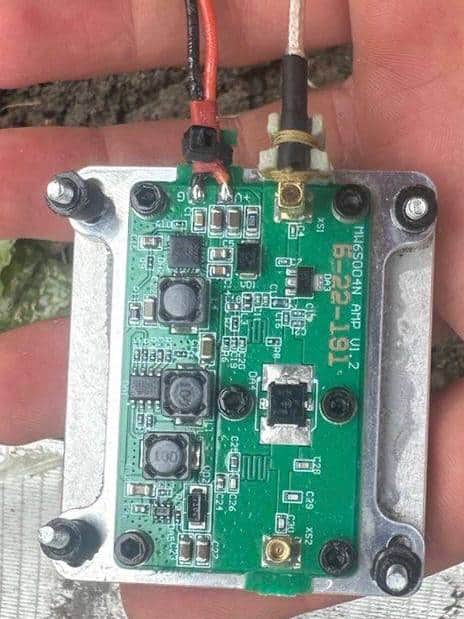

Ще серед уламків видно радіочастотний підсилювач MW6S004N AMP V1.2.

У контексті дронів такі плати зазвичай застосовують для підсилення сигналу телеметрії або відеозв’язку, щоб збільшити дальність польоту та стійкість до засобів радіоелектронної боротьби.

Окремо Флеш звернув увагу на потужні акумулятори, виготовлені за технологією Li-AFB.

«Клин»

Безпілотник може самостійно виявляти та атакувати цілі на відстані до 120 км за умови застосування ретранслятора, або працювати як «повітряне мінне поле», чергуючи близько 80 хвилин.

Злітна вага дрона — 13,5 кг, швидкість польоту коливається від 108 до 300 км/год.

Довжина фюзеляжу становить 1,6 м, розмах крил — 1,9 м. Максимальна висота польоту — до 2 км.

Вага бойової частини — 5 кг. БПЛА оснащений системою повітряного підриву та має два типи БЧ: кумулятивну й фугасну.

Судячи з оприлюднених фото, частина елементів безпілотника виготовлена із застосуванням технологій 3D-друку: зокрема таким чином зроблений оптичний модуль.

Дрон має аеродинамічну схему, подібну до Shahed — дельтоподібну «безхвістку», але водночас містить елементи схеми «качка» з переднім горизонтальним оперенням.

Окрім того, один із елементів оперення розташований у верхній частині корпусу.
