Радіоелектронна розвідка Японії: засоби, що підслуховують за Китаєм і Росією

У сучасному світі радіоелектронна розвідка (SIGINT — Signals Intelligence) є одним із пріоритетних напрямів забезпечення національної безпеки. Її завдання — виявляти, перехоплювати й аналізувати комунікації противника, щоб бути на крок попереду.

Мережа радіоелектронної розвідки (SIGINT) Японії є однією з найрозвиненіших і найширших систем в Азіатсько-Тихоокеанському регіоні, що включає понад 20 основних наземних станцій. Ці об’єкти, керовані переважно Силами самооборони Японії (JSDF) під егідою Штабу оборонної розвідки (DIH), перехоплюють, моніторять, обробляють і аналізують іноземні електронні сигнали.

Це охоплює комунікаційну розвідку (COMINT) з радіопередач, радіоелектронна розвідка (ELINT) з радарів та інших не комунікаційних випромінювачів, а також можливості пеленгації (DF) для геолокації джерел.

Еволюція мережі відображає стратегічні пріоритети Японії: моніторинг потенційних загроз з боку Росії, Китаю та Північної Кореї, інтеграція з системами протиповітряної та протиракетної оборони.

Історія

Зародження засобів розвідки та радіоелектронної розвідки в Японії сягає початку XX століття. Проте формування сучасних підрозділів відбулося після завершення Другої світової війни завдяки активній співпраці з американськими розвідувальними службами.

Історія сучасних військ радіоелектронної розвідки в Японії розпочалася 1958 року. До 1997 року вони підпорядковувалися невеликому підрозділу Сухопутних сил самооборони Японії, відомому як Чобецу або Чоса Бесшіцу.

Хоча ці підрозділи входили до складу Сухопутних сил, вони звітували безпосередньо перед Офісом досліджень Кабінету міністрів, пізніше перейменованим на Офіс кабінетної розвідки та досліджень. Нині розгалуженою системою радіоелектронної розвідки (SIGINT) Японії керує Головне управління оборонної розвідки — спеціалізований підрозділ Міністерства оборони, очолюваний генерал-лейтенантом Сил самооборони.

Після поразки у Другій світовій війні Японія почала відновлювати свої розвідувальні спроможності під наглядом США. У 1950-х і 1960-х роках американські сили визначили місця, зокрема місто Чітосе, для перехоплення радянських сигналів спеціальними об’єктами. Об’єкт у Чітосе було передано Японії 1971 року.

До 1972 року Японія отримала від США систему AN/FLR-12 у Вакканаї, яка стала основою радіоелектронної розвідки країни того часу. 1978 року газета «Асахі» опублікувала детальний матеріал на основі інтерв’ю з високопосадовцем Агентства оборони Японії (JDA). У звіті розкривалися структура Чобецу та розташування дев’яти станцій: Вакканай, Немуро, Хігаші-Немуро, Хігаші-Чітосе (усі на Хоккайдо), Кобунато й Міхо (на Хонсю, з виходом до Японського моря), Оої біля Токіо, Тачіарай на Кюсю та Кікай-дзіма в архіпелазі Рюкю.

В інтерв’ю зазначалося, що ці об’єкти займалися перехопленням сигналів, зокрема регіональних комунікацій. Це розкриття показало громадськості, наскільки розширилася мережа розвідки Японії порівняно з попередніми роками.

Окрім Сухопутних сил, функції радіоелектронної розвідки поширилися на Повітряні сили самооборони, які почали експлуатацію спеціальних літаків для збору інформації, створених на базі вітчизняних YS-11. У 1991–1993 роках відбулося швидке розширення можливостей збору ELINT/SIGINT Японії на основних станціях Хоккайдо — Чітосе, Вакканай, Немуро та новоствореній станції в Окушірі.

До цього часу також були побудовані менші станції на острові Ребун, у Маруяма, Шібецу та Раусу в північній частині Хоккайдо.

У 2004–2006 роках Повітряні сили самооборони звели нову велику станцію SIGINT у Себурі-яма на північному заході Кюсю. У 2009–2010 роках завершили будівництво станції на Міяко-дзіма, а 2014 року — на Фукуе-дзіма.

Деякі станції виконують роль підстанцій. Наприклад, 301-й підрозділ берегового спостереження JGSDF, базований у Вакканаї, утримує значні об’єкти в Маруяма біля мису Соя та на острові Ребун. 302-й підрозділ у Шібецу має об’єкти в Раусу на півострові Шімокіта та в Немуро, які спеціалізуються на високочастотному напрямковому пошуку (HF DF) і функціях електронної розвідки (ELINT).

Варто зауважити, що частина сучасних станцій розташована на базах колишнього імперського флоту Японії.

Наприклад, у грудні 1944 року Вакканай/Ношаппу (野寒布岬) і Немуро були двома найбільшими станціями SIGINT японського флоту: перша охоплювала північну частину Японського моря й південну частину Охотського моря, а друга — широку смугу північної частини Тихого океану. Імперський флот також мав велику станцію для перехоплення радянських комунікацій у Шібата, неподалік сучасної станції в Кобунато.

У 1950-х і 1960-х роках США визначали місця для перехоплення сигналів у Радянському Союзі, зокрема Чітосе, де американську станцію було передано Японії 1971 року.

Станція РЕР Вакканаї

Станція SIGINT у Вакканаї — найпівнічніший розвідувальний об’єкт Японії, розташований на мисі Ношаппу з видом на Сахалін. Вона почала функціонувати 1937 року як підрозділ Імперського флоту, а після Другої світової війни стала ключовою базою США та Японії для перехоплення радянських сигналів.

У 1950–1960-х роках тут працювали підрозділи USAFSS, ВМФ і армії США, а також японські JGSDF і JASDF. Американську станцію офіційно передали Японії 1972 року, але США зберігали присутність ще кілька десятиліть, зокрема в межах проєкту NSA Project CLEF у 1982 році.

Основною системою комплексу стала AN/FLR-12, побудована компанією IT&T у 1965–1966 роках. Вона складалася з кількох великих веж, зокрема 12-поверхової FLR-вежі (1991 рік), круглої двоярусної конструкції, відомої як «весільний торт», і численних радомів та антен HF, VHF, UHF і SHF.

На території розташовано понад 30 різних антенних систем. Окрім цього, станція мала потужні HF Doppler CDAA-комплекси для високочастотного напрямкового пошуку: спочатку 36-елементну систему (1988 рік), яку в 2009–2010 роках замінила нова 7-елементна.

Сьогодні у Вакканаї працюють кілька японських організацій — DIH, JGSDF, JASDF і JMSDF, які використовують об’єкт для комплексного перехоплення та аналізу сигналів. Станція залишається одним із головних вузлів електронної розвідки Японії.

Ребун

Острів Ребун розташований приблизно за 60 км на захід від Вакканаї, на західному підході до протоки Соя з боку Японського моря. Він має стрілоподібну форму з численними скелями та горами. Населення становить близько 3200 осіб, більшість із яких мешкає в портовому містечку Кафука на південному сході, а решта — в невеликих рибальських селах уздовж узбережжя. Більшу частину року острів доволі суворий, але влітку вкривається альпійськими квітами, що приваблює тисячі туристів із Японії.

Підрозділ станції Вакканаї на острові Ребун розташований біля північно-східного краю острова, поблизу мису Канеда. На табличці біля входу вказано координати 45.435956, 141.052489 і позначено, що це «найпівнічніша точка Сил самооборони Японії».

Основний підрозділ — загін 301-го підрозділу берегового спостереження JGSDF разом із елементами 301-ї роти зв’язку. Також тут працюють військовослужбовці JASDF і JMSDF. Офіційно підрозділ сформовано 1979 року.

Станція складається з двоповерхової будівлі операційного центру з 5-метровим радомом на даху, великої триповерхової споруди на схилі нижче, щогли з чотирма VHF-антенами типу LPA, системи радіопеленгації VHF/UHF із окремими 7-елементними масивами, а також чотирьох високих щогл із дротовими HF-антенами, що формують велику діамантоподібну структуру навколо комплексу. За свідченнями місцевих жителів, нинішню станцію збудували приблизно в 1997–1998 роках. Матеріали, обладнання та робітників доставляли з Хоншю та Хоккайдо.

У 1993 році лунали чутки, що станція на Ребуні використовується для перехоплення американських комунікацій, що надходять до Японії та виходять із неї.

Маруяма

Станція SIGINT на пагорбі Маруяма (168 м заввишки) розташована приблизно за 27 км на північний схід від Вакканаї, поблизу мису Соя — найпівнічнішої точки Японії. Вона розміщена серед молочних ферм на місці, де з 1904 року існувала обсерваторія для моніторингу руху російського флоту.

Об’єкт створено 1 листопада 1981 року як підрозділ 301-го загону берегового спостереження JGSDF. У 1988 році тут працювали близько 80 військових, пізніше були помічені представники JASDF, а в 1991 році повідомлялося про присутність американського персоналу з бази ПС США в Місаві.

Комплекс складається з триповерхової бетонної будівлі управління з радомами: 9-метровим на другому ярусі та двома 5-метровими на даху третього ярусу (раніше тут були менші радоми). Навколо будівлі розташовано численні антени: горизонтальні та вертикальні VHF/UHF LPA (близько дев’яти), вежа з доплерівськими DF-масивами (по 7 елементів для VHF і UHF), а також вежа з мікрохвильовою антеною, спрямованою на Вакканаї. На сході розміщено дві щогли з великими VHF-антенами.

Зміни в комплексі від 1988 до 2005 років свідчать про суттєву модернізацію: кількість антен збільшилася, старі радоми замінено на сучасніші, додано горизонтальні масиви VHF LPA.

Отже, станція Маруяма є важливим допоміжним вузлом системи SIGINT у регіоні, що діє у складі 301-го загону берегового спостереження, підтримує взаємодію з Повітряними силами та в певні періоди співпрацювала з США.

Шібецу

Станція Шібецу вперше згадується в оглядах SIGINT-об’єктів Японії у 1980-х роках. Вона перебуває під контролем 302-го загону берегового спостереження JGSDF, штаб-квартира якого розташована в місті Шібецу, приблизно за 23 км від острова Кунашир (окупованого СРСР у 1945 році). У складі підрозділу — близько 80 військовослужбовців, зв’язок забезпечує 302-га рота зв’язку. На території штабу встановлено щоглу з чотирма мікрохвильовими антенами, а також є вертолітний майданчик.

Операційна база розташована в Кавакіті, за 19 км на захід від Шібецу. Там розміщено комплекс із п’яти радомів: один великий (приблизно 11 м у діаметрі), один менший (6 м) і три циліндричні по 5 м. Також встановлено щогли з мікрохвильовими антенами, спрямованими на базу в Шібецу, та додаткові вежі з VHF-антенними системами.

Додатковий підрозділ станції розташовано в Раусу на східному узбережжі півострова Шіретоко, неподалік громадської оглядової вежі з видом на Кунашир. Об’єкт складається з триповерхової будівлі з радомом діаметром 6 м, адміністративного корпусу та вежі з мікрохвильовою антеною, а також 7-елементними VHF/UHF DF-системами (ідентичними тим, що на Ребуні та Маруямі).

Поруч є ще одна вежа з трьома вертикальними VHF-антенами та чотирма HF-антенами. Станція має мінімальний персонал; паркінг вміщує до 20 автомобілів і використовується спільно з відвідувачами оглядової вежі.

Таким чином, 302-й загін у Шібецу разом із базами в Кавакіті та Раусу забезпечує контроль за протокою Немуро та спостереження за Кунаширом, використовуючи комплекс сучасних систем перехоплення, DF-масивів і радіолокаційного обладнання.

Немуро

Немуро — рибальське та сільськогосподарське місто на північному сході Хоккайдо, Японія, розташоване за 20 км від мису Носаппу (43.341843°, 145.610275°), найсхіднішої точки Японії, що виходить у Тихий океан, на південь від спірних островів Хабомаї, окупованих Росією з 1945 року, та за 7 км від острова Суйшо через протоку Немуро. У місті є значна присутність Збройних сил Японії (JSDF). JASDF має станцію JADGE з одним радомом J/FPS-2, якою керує 26-та ескадрилья управління та попередження, розташована на східній стороні міста біля узбережжя Тихого океану.

Під час Другої світової війни Немуро використовувалося Імперським флотом Японії як пункт SIGINT із шістьма системами пеленгації (DF) і десятьма приймачами HF, підпорядкованими авіаційному підрозділу Омінато. У 1950-х роках у Немуро базувався підрозділ USAFSS із Місава для перехоплення сигналів радянських ВПС. У районі Немуро діють окремі станції SIGINT JGSDF/DIH і JASDF, згадані в звіті «Асахі» 1978 року.

Станція JGSDF/DIH у Кацурагі, Хіґаші-Немуро, — це комунікаційний центр, керований підрозділом SIGINT із Чітосе, розміром близько 100 м², розташований за 300 м на південний захід від бази JADGE JASDF, поруч із залізницею Немуро. У 2011 році на станції JGSDF було близько дюжини антен, зокрема вежа з UHF/VHF Doppler DF-системою (16-елементні антени UHF і VHF), вертикальна та дві горизонтальні VHF LPA, а також HF-дроти на чотирьох щоглах. До 1988 року на вежі були UHF-дисконічна антена та схрещена VHF/UHF LPA, які зняли до 2011 року.

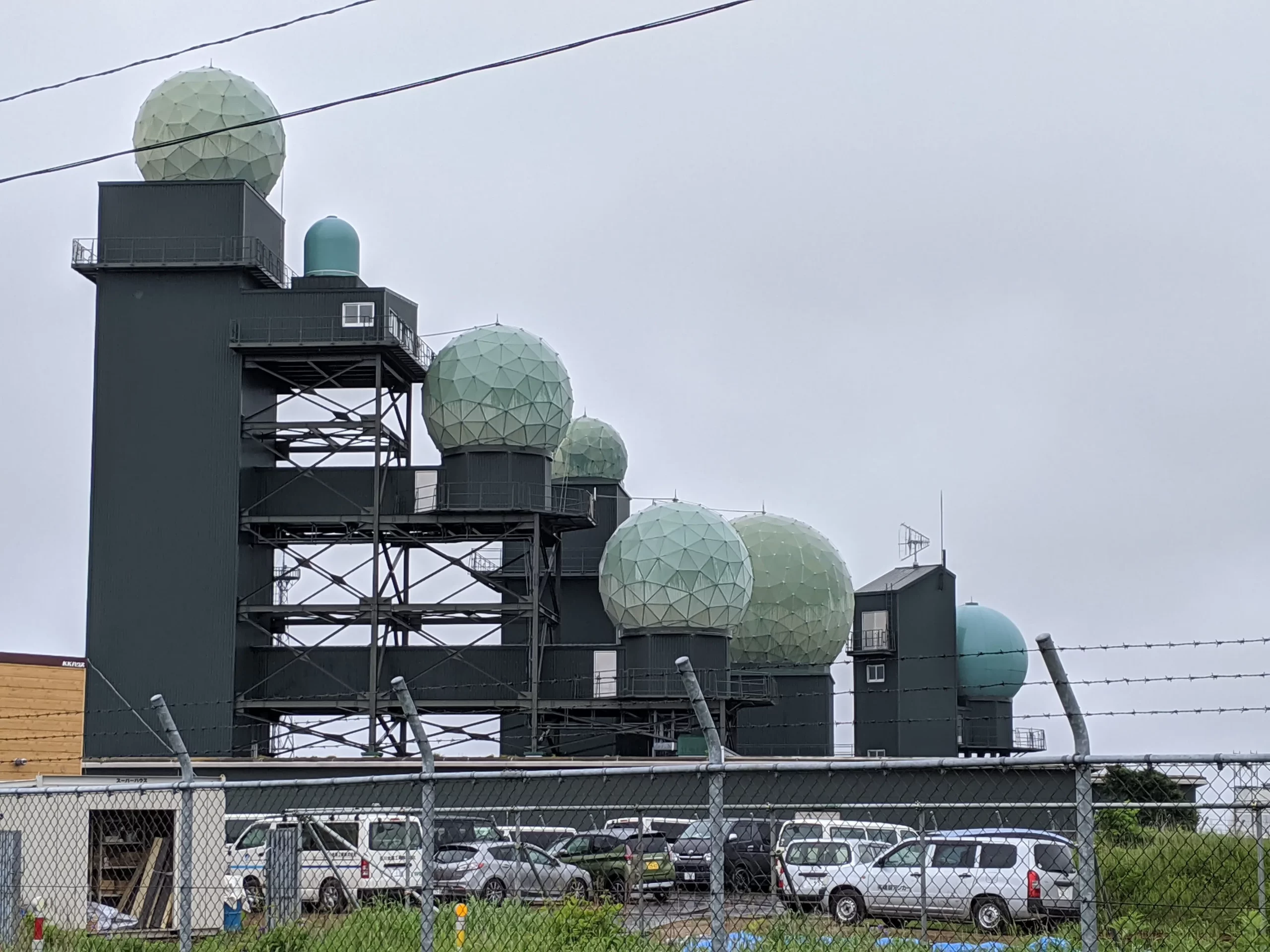

Станція JASDF SIGINT, розташована за 2,5 км на північний схід від станції JGSDF у Хіґаші-Немуро, на шляху до мису Носаппу, має комплекс із шістьма радомами та циліндричною структурою для J/FLR-2 VHF/UHF/SHF SIGINT, керований 2-м підрозділом збору інформації JASDF. Комплекс включає вежу з VHF-стрижнем, двома вертикальними VHF LPA, трьома UHF-антенами типу «box» і HF-стрижнем на північному радомі. Антенна система JASDF залишається майже незмінною з 1992 року, із радомами діаметром 6,8 м, 6,5 м, 4,2 м і 9 м, а також циліндричною структурою 2,8 м заввишки. Toshiba регулярно отримує контракти на ремонт J/FLR-2, наприклад, у 2005–2007 роках на суми від 3,7 до 56,3 млн єн, зокрема для компонентів пеленгації.

302-й підрозділ берегового спостереження JGSDF має два об’єкти на станції JASDF: невеликий комплекс за 100 м на північний захід із 12-метровим радомом на 7-метровій будівлі та чотирма вежами, дві з яких встановлено в 1993 році з VHF/UHF DF-системами та LPA, а дві нові (2007–2010) — із 8-елементними VHF/UHF DF і LPA. Другий об’єкт — 36-елементна CDAA HF DF-система, встановлена в 1991–1992 роках на південно-східній околиці Хіґасі-Немуро (43.308528°, 145.600522°), демонтована в 2011 році. Нова 7-елементна антенна система, ідентична системам у Вакканаї, Кобунато та Тачіараї, встановлена 2010 року за 700 м на північний захід від головного комплексу JASDF (43.341843°, 145.610275°).

Хіґаші-Чітосе

Хіґаші-Чітосе розташоване за 35 км на південний схід від Саппоро, у південно-західній частині Хоккайдо, і є головною японською станцією SIGINT для моніторингу російських сигналів, можливо, найбільшою в Японії. Вона має підрозділи у Вакканаї, Хіґаші-Немуро та на острові Окушірі. З 1945 по 1971 рік станція була головною базою Агентства безпеки армії США (ASA) в Японії для перехоплення радянських сигналів на Далекому Сході, офіційно називалася 12-ю польовою станцією ASA або Кума. Вона складалася з трьох частин: Чітосе I (на південь від міста Чітосе, спільно з персоналом штабу, сім’ями військових США та 5000 особами JASDF), Чітосе II (на схід, із передавачами та приймачами/DF) і Чітосе III (на північний схід, операційна зона). Станцію закрили 31 березня 1971 року.

Зараз на станції є близько 18 антенних систем, зокрема великий Wullenweber CDAA із 36 HF і 72 VHF елементами, побудований 1987 року, менший 8-елементний CDAA (2008–2009), шість супутникових антен у радомах, великий HF-масив на високих вежах, чотири VHF лог-періодичні антени на Wullenweber CDAA і кілька VHF/UHF LPA. Із кінця 1980-х зміни були незначними, крім нового 8-елементного CDAA та змін у супутникових системах.

У 1988 році було 13 антен: великий Wullenweber CDAA, 5-елементний HF-масив, чотири VHF LPA на CDAA, два VHF/UHF LPA, один UHF LPA, два VHF-антени та два супутникові радоми. У 1991 році повідомлялося про нове будівництво, частину CDAA замінили.

У 1988 році два супутникові радоми були біля північної межі бази, на північний схід від CDAA; до 2006 року один радом зняли, але в 2010 році будувався новий (завершений до 2012 року, діаметр 26 м).

Три 17-метрові радоми, розташовані в лінію північ-південь, установлено за 500 м на південний схід від CDAA до жовтня 1993 року, а четвертий радом (23 м) збудовано в 2010 році та завершено до 2012 року. Деякі супутникові антени, ймовірно, перехоплюють сигнали з російських супутників Molniya та Gorizont.

Менший 8-елементний CDAA, розташований за 300 м на північний схід від головного Wullenweber CDAA, має діаметр ґрунтової основи понад 200 м, антенні щогли — 150 м, із незвичайним дизайном (щогли на інтервалах 48 градусів, крім двох на 24 градуси). У 2013 році станцію відвідали два спеціалісти NSA: один у квітні для огляду програми IBIS-1, інший у серпні для аналізу космічних систем, можливо, пов’язаних із новими радомами 2010–2012 років.

Інші станції

Станція на острові Окушірі (Хоккайдо, 42.1536°N, 139.4346°E) підпорядковується JGSDF (відділення Хіґасі-Чітосе) та JASDF (Повітряний розвідувальний підрозділ №3). Її будівництво розпочалося після оголошення планів у грудні 1983 року, а до повної готовності станція дійшла у травні 1990-го, з подальшим розширенням у 1991–1993 роках. Оснащена системою J/FLR-3, двома антенними вежами та 11 куполами, вона перехоплює комунікації російського Далекого Сходу, особливо в Японському морі.

Станція Кобунато (Ніїґата, 37.9658°N, 139.3174°E), під керівництвом Головного управління оборонної розвідки (DIH), теж відстежує сигнали російського Далекого Сходу. У 1988 році тут встановили 36-елементну CDAA-систему, у 2009-му замінили на 7-елементну HF DF. Станція має вертикальні HF-антени та інші системи збору розвідданих, що робить її ключовою для контролю Японського моря.

Сайтамська станція Оої (35.8557°N, 139.4854°E, DIH) працює з 1953 року. У 1990-х тут встановили два куполи по 20 м, а в 2008–2009 роках додали третій діаметром 30 м. Оснащена 8-елементною HF DF-системою, вона слідкує за комунікаціями у регіоні Токіо.

Міхо в Тотторі (35.5099°N, 133.2246°E, DIH) контролює сигнали Північної Кореї. Її Wullenweber CDAA-система працює з 1977 року, а в 1998-му тут додали COMINT-підрозділ у Такао-яма.

Тачіарай у Фукуоці (33.4418°N, 130.6026°E, DIH) моніторить Китай і Північну Корею. Вона має шість великих і п’ять малих радомів. HF DF-систему замінили у 2007–2008 роках на 7-елементну, аналогічну системам у Вакканай, Кобунато та Немуро.

На острові Кікай-дзіма (Каґошіма, 28.3020°N, 129.9659°E, DIH) станція стежить за китайськими сигналами. Заснована у 1962 році, вона має сім 40-метрових HF-антен та 8-елементну Adcock HF DF. Велика CDAA-система досягла повної готовності у 2008–2009 роках. У 2013 році тут працювало близько 200 осіб.

Себурі-яма в Саґа (33.4369°N, 130.3688°E, JASDF, Повітряний розвідувальний підрозділ №4) обладнана системою J/FLR-4 (2004–2006) і моніторить Китай та Північну Корею.

Міяко-дзіма в Окінаві (24.7627°N, 125.3266°E, JASDF) має систему J/FLR-4A (2006–2009), розташована біля спірних островів Сенкаку/Дяою і контролює китайські сигнали в Східнокитайському морі.

Фукуе-дзіма (Наґасакі, JASDF) отримала J/FLR-4A, яка мала запрацювати у 2014 році, посилюючи збір розвідданих про Китай і Північну Корею.

Йонагуні в Окінаві (24.447580, 122.991662, JGSDF) планувалася до експлуатації у 2015 фінансовому році. Її стратегічне розташування поблизу Тайваню робить станцію важливою для контролю китайських комунікацій.

Станція на острові Івото (Іводзіма, Оґасавара, 24.798373, 141.317975) – великий комунікаційний розвідувальний об’єкт. Планували збудувати її до 2017 фінансового року. Розташування у західній частині Тихого океану значно посилює можливості Японії зі збору розвідданих.

Збиття рейсу Korean Air Lines Flight 007 (KAL 007) та перехоплення з Вакканай

1 вересня 1983 року рейс Korean Air Lines Flight 007 (KAL 007), що виконував маршрут із Нью-Йорка до Сеула через Анкоридж, Аляска, був збитий радянським винищувачем Су-15 поблизу острова Сахалін, що призвело до загибелі всіх 269 пасажирів і членів екіпажу, включно з конгресменом США Ларрі МакДональдом.

Літак Boeing 747-230B, зареєстрований як HL7442, значно відхилився від запланованого маршруту, увійшовши в заборонений повітряний простір СРСР над Камчатським півостровом і Сахаліном.

Нижче наведено фактичні переговори під час збиття рейсу, здійснені майором Геннадієм Осіповичем, пілотом Су-15 (позивний 805), які були перехоплені станцією Вакканай, разом із командами підполковника Тітовніна, диспетчера польоту у Радянському центрі бойового керування на аеродромі Смірних у центральному Сахаліні:

Осіпович: (18:22:02 GMT) Ціль зменшує швидкість.
Осіпович: (18:22:17) Я облітаю її. Вже випереджаю ціль.
Тітовнін: Збільшуй швидкість, 805.
Осіпович: (18:22:23) Швидкість збільшив.
Тітовнін: Ціль збільшила швидкість, так?
Осіпович: (18:22:29) Ні, зменшує швидкість.
Тітовнін: 805, відкривай вогонь по цілі.
Осіпович: (18:22:42) Мав би зробити це раніше. Як я її наздожену? Вже поряд із ціллю.
Тітовнін: Прийнято, якщо можливо, займи позицію для атаки.
Осіпович: (18:22:55) Тепер доведеться трохи відступити від цілі.
Ген. Корнуков: Ох, [нецензурні слова], скільки ще йому потрібно, щоб вийти в позицію для атаки? Він вже виходить у нейтральні води. Вмикай форсаж негайно. Приводь МіГ-23… Поки витрачаєш час, вона вилетить.
Тітовнін: 805, намагайся знищити ціль гарматами.
Осіпович: (18:22:37) Відступаю. Тепер спробую ракету.
Тітовнін: Прийнято.
МіГ-23 (163): (18:23:49) Дванадцять кілометрів до цілі. Бачу обидва – Су-15 Осіповича та KAL 007.
Тітовнін: 805, наближайся до цілі та знищуй її.
Осіпович: (18:24:22) Прийнято, в режимі захоплення.
Тітовнін: 805, ти наближаєшся до цілі?
Осіпович: (18:25:11) Наближаюся, режим захоплення активний. Відстань до цілі – 8 км.
Тітовнін: Форсаж!
Тітовнін: ФОРСАЖ, 805!
Осіпович: (18:25:16) Вже ввімкнув.
Тітовнін: Пуск!
Осіпович: (18:26:20) Пуск здійснено.
Осіпович: (18:26:22) Ціль знищено.
Тітовнін: Відхід від атаки вправо, курс 360.
Осіпович: (18:26:27) Відходжу від атаки.

Ці перемовини стали надзвичайно цінними, адже згодом їх передали до ООН, де засудили дії командування, яке свідомо вирішило збити літак без жодних спроб встановити контакт чи вивести його з повітряного простору країни.
